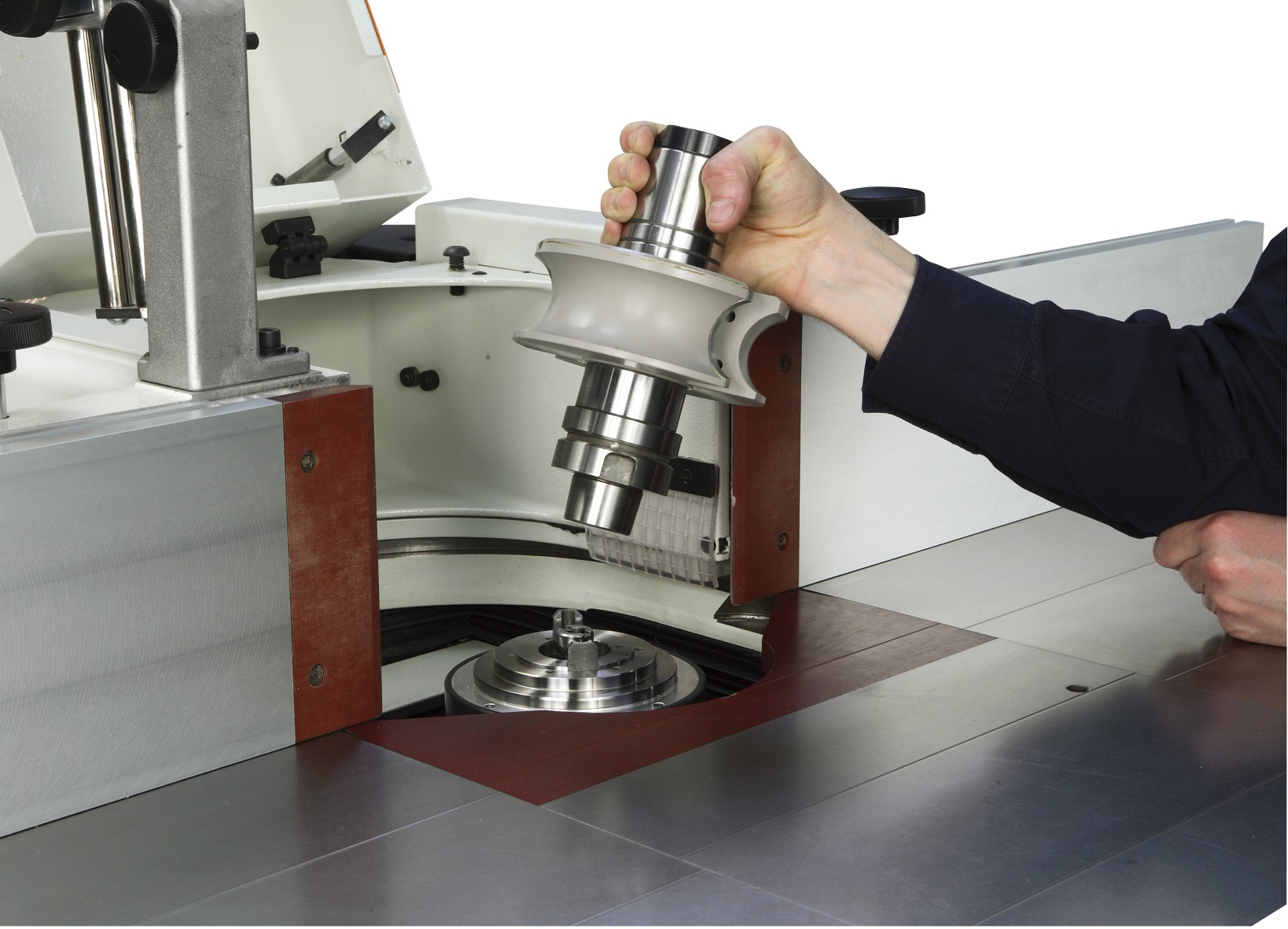

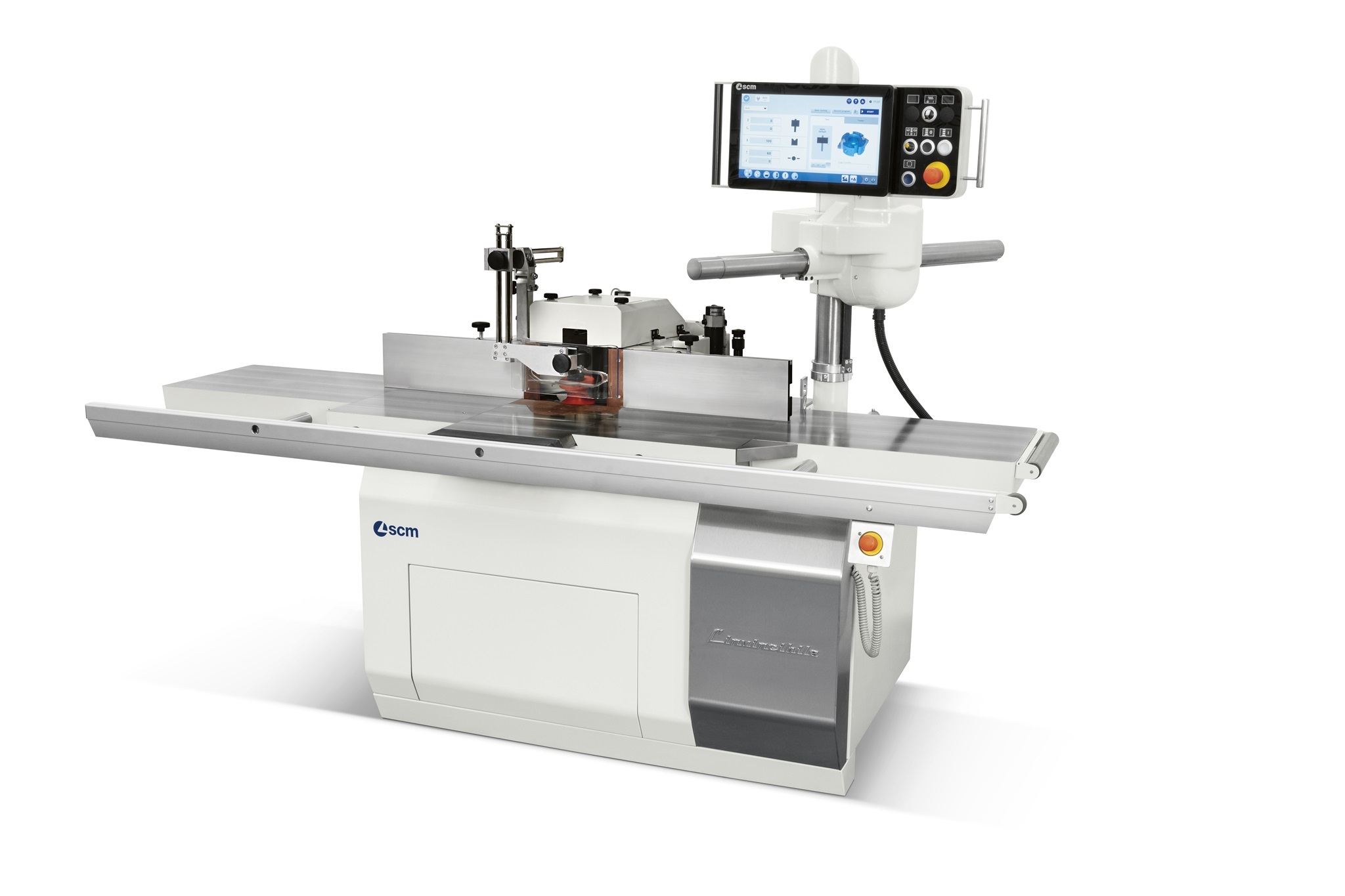

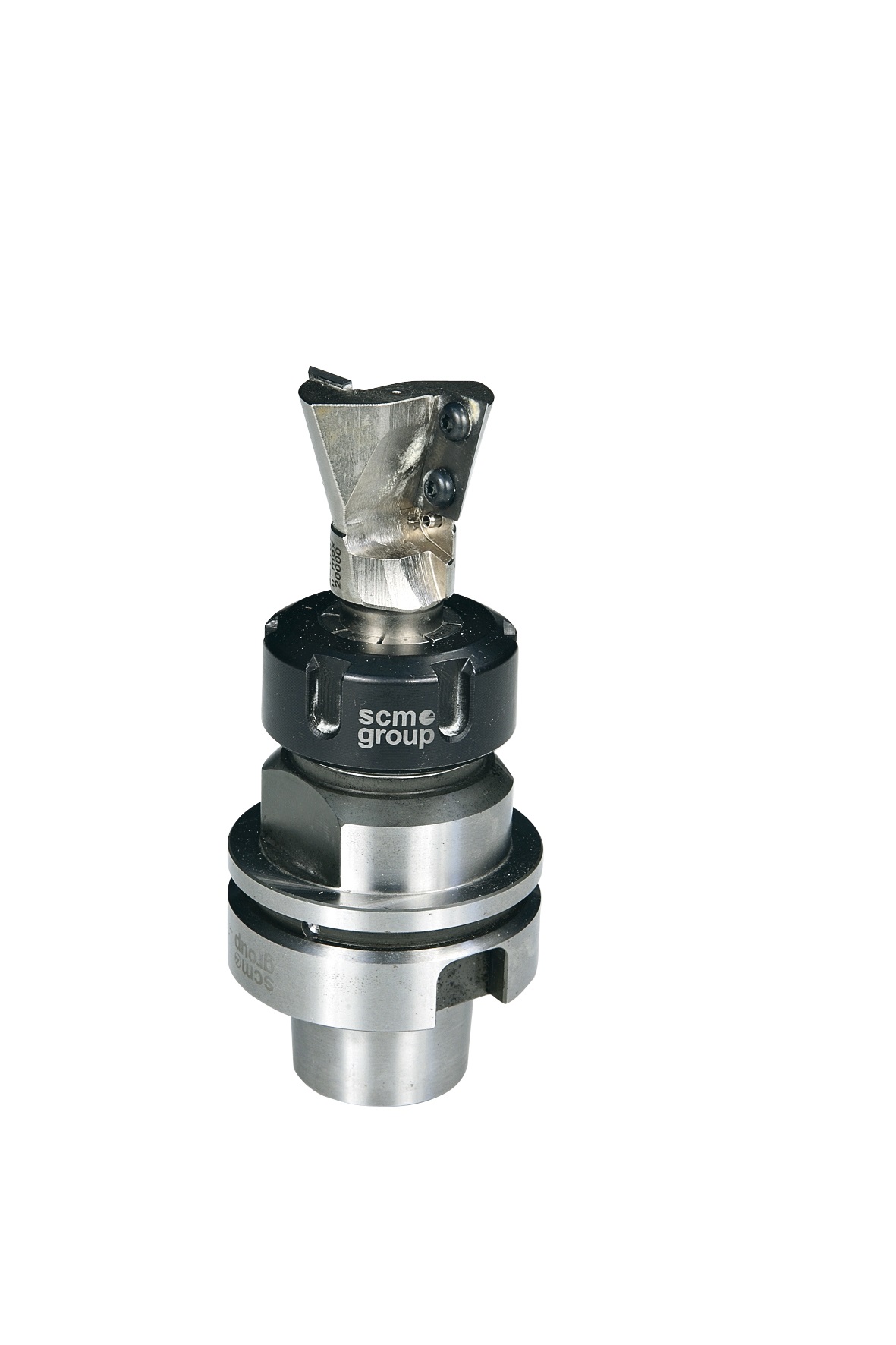

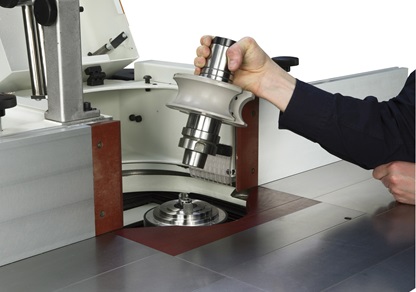

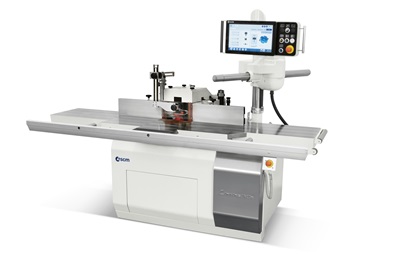

SCM Tischfräse L'invincibile ti 7, Neumaschine, CE Zeichen, Elektrospindel mit maximaler Leistung ab 3.400 U/min, Elektrospindelleistung 7,5kW, Werkzeugschnellwechsel HSK 63B, Blasdüsensystem zur Reinigung der Kontaktflächen, 1 Werkzeugträger mit HSK 63B Aufnahme komplett mit einem Transponder für die Erkennung durch die elektronische Steuerung, Inverter für Drehzahlen von 900 bis 12.000 U/min, (Druckluftbedarf Betriebsdruck 6 bar), exklusives Einstellsystem für die Elektrospindel komplett mit:

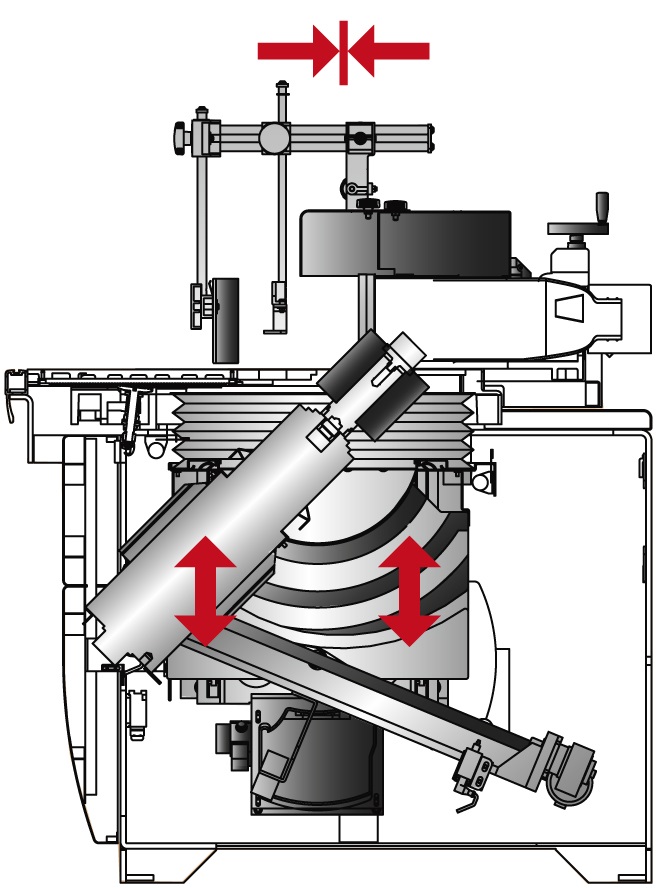

- Vertikale Führung des gesamten Fräsaggregats auf doppelten Rundstab-Präzisionsführungen mit vorgespannten Kugelumlaufbuchsen

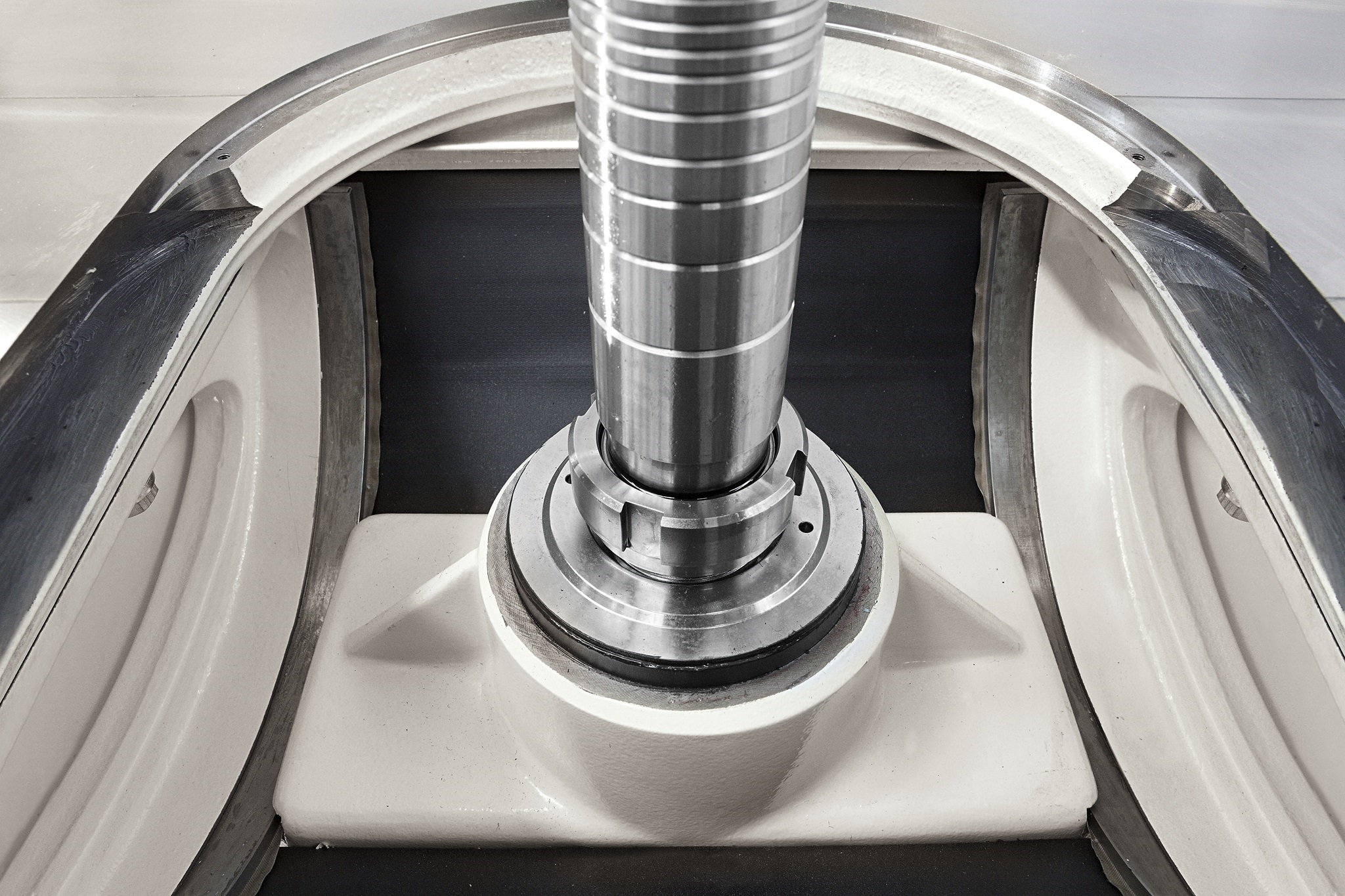

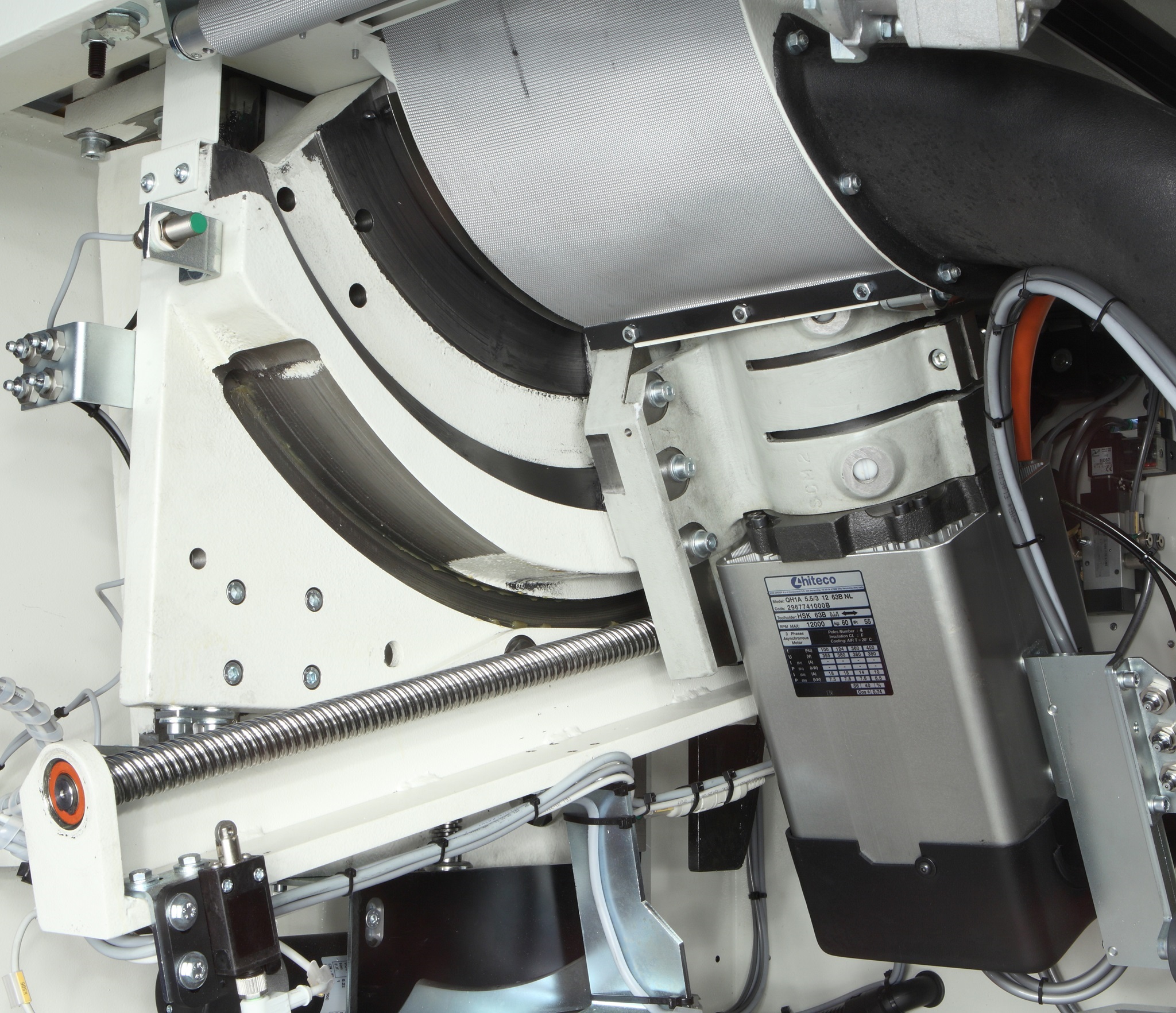

- Schwenkung von -45,50° bis +45,50° mit Kreisbogen- Schwalbenschwanzführungen in Gusseisen mit Antrieb über Kugelumlaufspindel (patentiert)

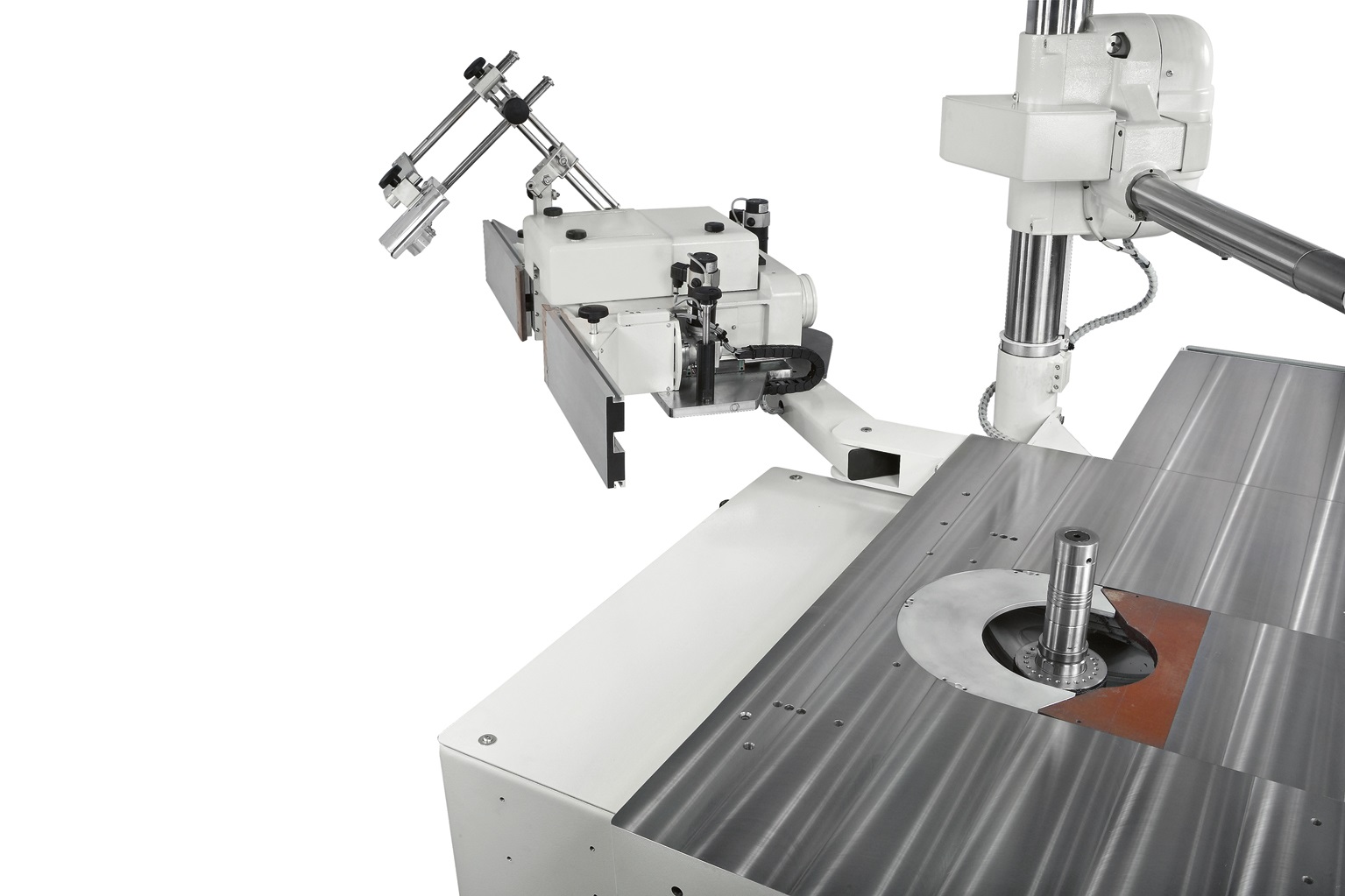

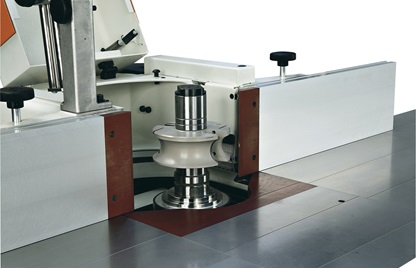

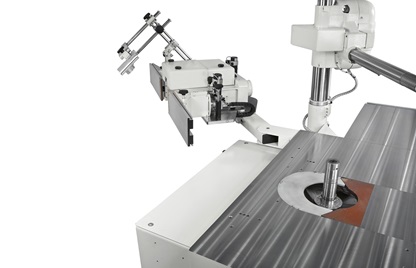

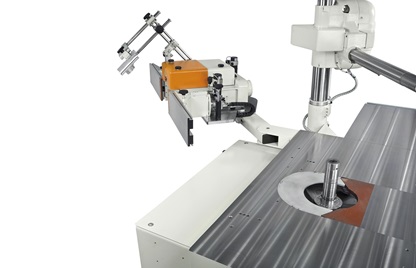

"Flex"-Fräsanschlag mit automatischer Einstellung über die elektronische Steuerung
gesamter Anschlag in Bezug auf Werkzeugdurchmesser, Einlaufbacke für die gewünschte Spanabnahme.
Wegschwenkeinrichtung des “FLEX”-Anschlages vom Arbeitstisch,
Aluminiumanschlagbacke für den Fräsanschlag mit Einlagen für eine durchgehende Auflage,

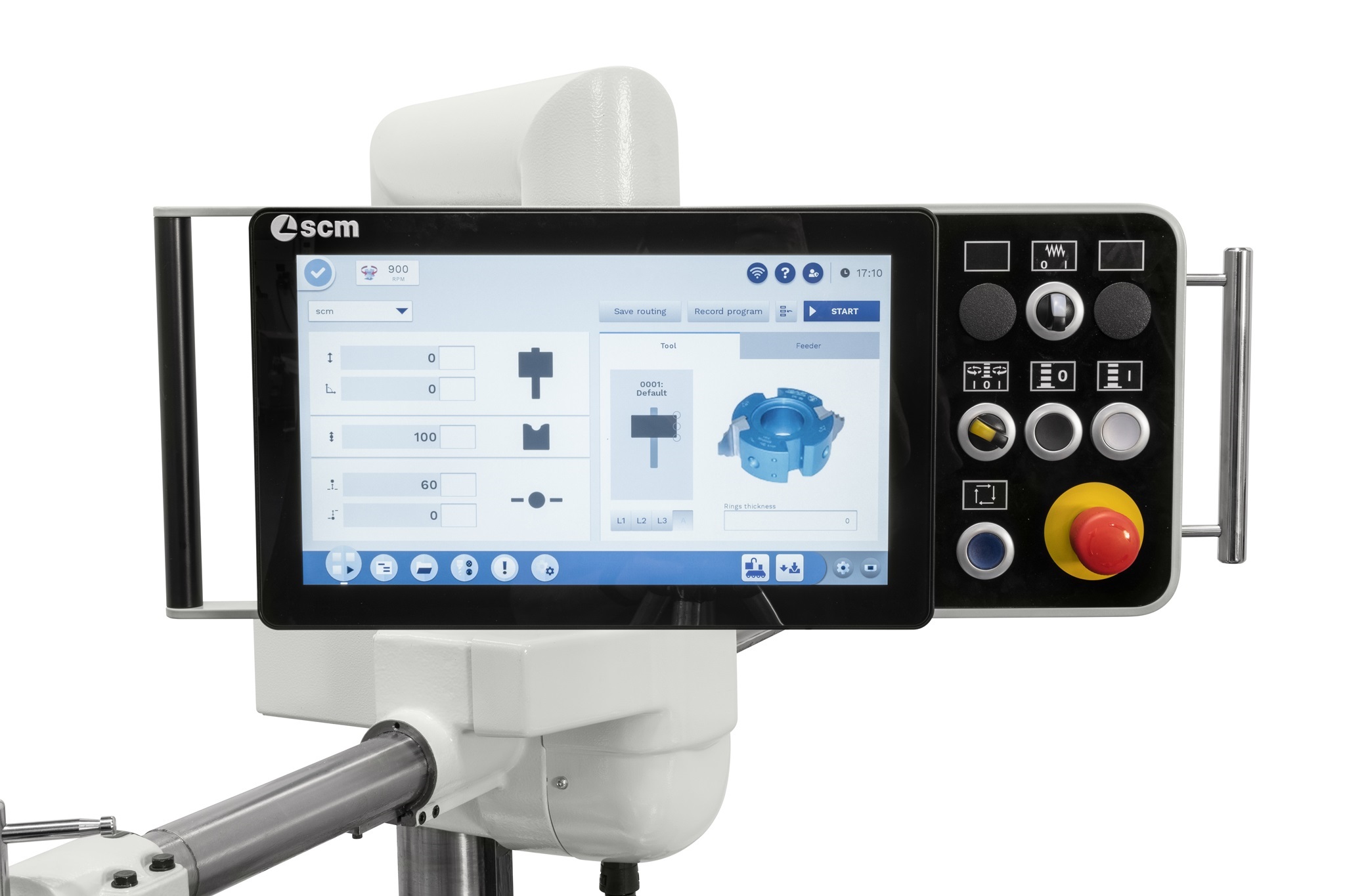

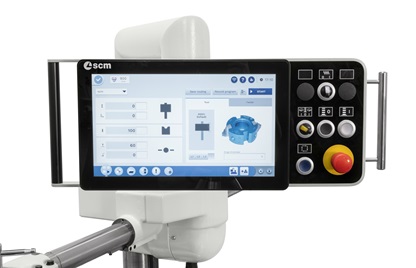

Schwenkbares Bedienpult mit Elektroniksteuerung "eye-S 15":
- 15"-Touchscreen-Monitor
- Direkte Steuerung der 6-8 Achsen mit manueller-halbautomatischer- und automatischer Betriebsart
- Bedienerhilfe mit der Möglichkeit, 3 verschiedene Punkte auf dem Werkzeug zu verwalten, um den richtigen Nullpunkt zu bestimmen
- Möglichkeit des Speicherns von bis zu 1000 Programmen mit relativem Bild
- Verwaltung der Schnittgeschwindigkeit des Werkzeugs
- Möglichkeit, bis zu 1000 verschiedene Werkzeuge mit relativem Bild zu speichern
- USB-Anschluss
- Prädisposition für Netzwerkanschluss

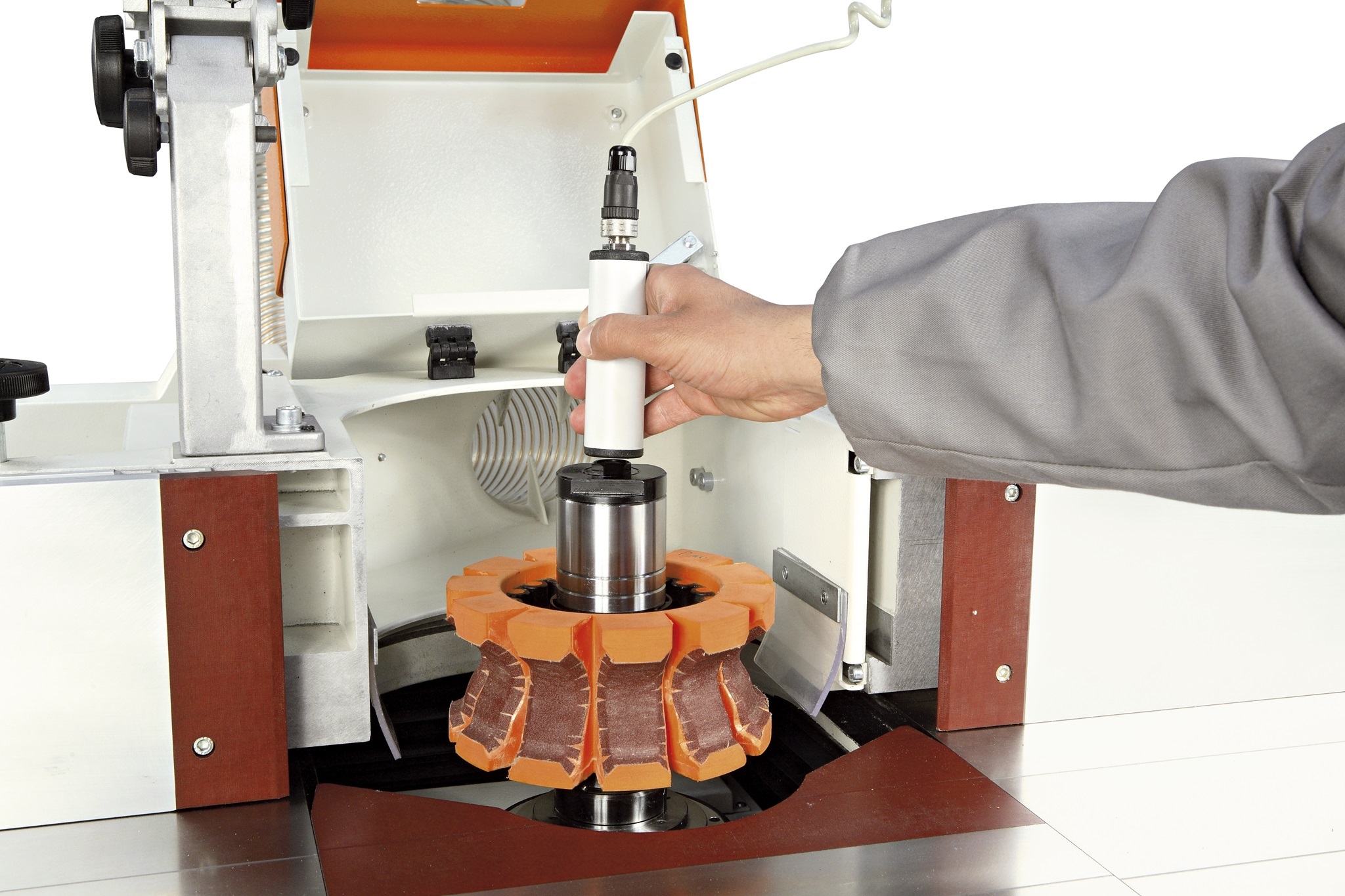

System zur automatischen Erkennung des Werkzeugs
Komplett mit elektromagnetischem Lesegerät zur Erkennung des eingesetzten Werkzeugs, mit Bezug auf das Werkzeug, werden auf Steuerung:
- die entsprechenden gespeicherten Programme angezeigt
- die max. Werkzeugdrehzahl angegeben
- der maximale Laufweg jeder Achse angegeben, um Kollisionen mit dem Werkzeug zu vermeiden
- die Daten der Werkzeuge angegeben, um einen neuen Nullpunkt zu bestimmen, welcher vom Bediener am jeweiligen Profil (auf drei verschiedenen Punkten) bestimmt wird

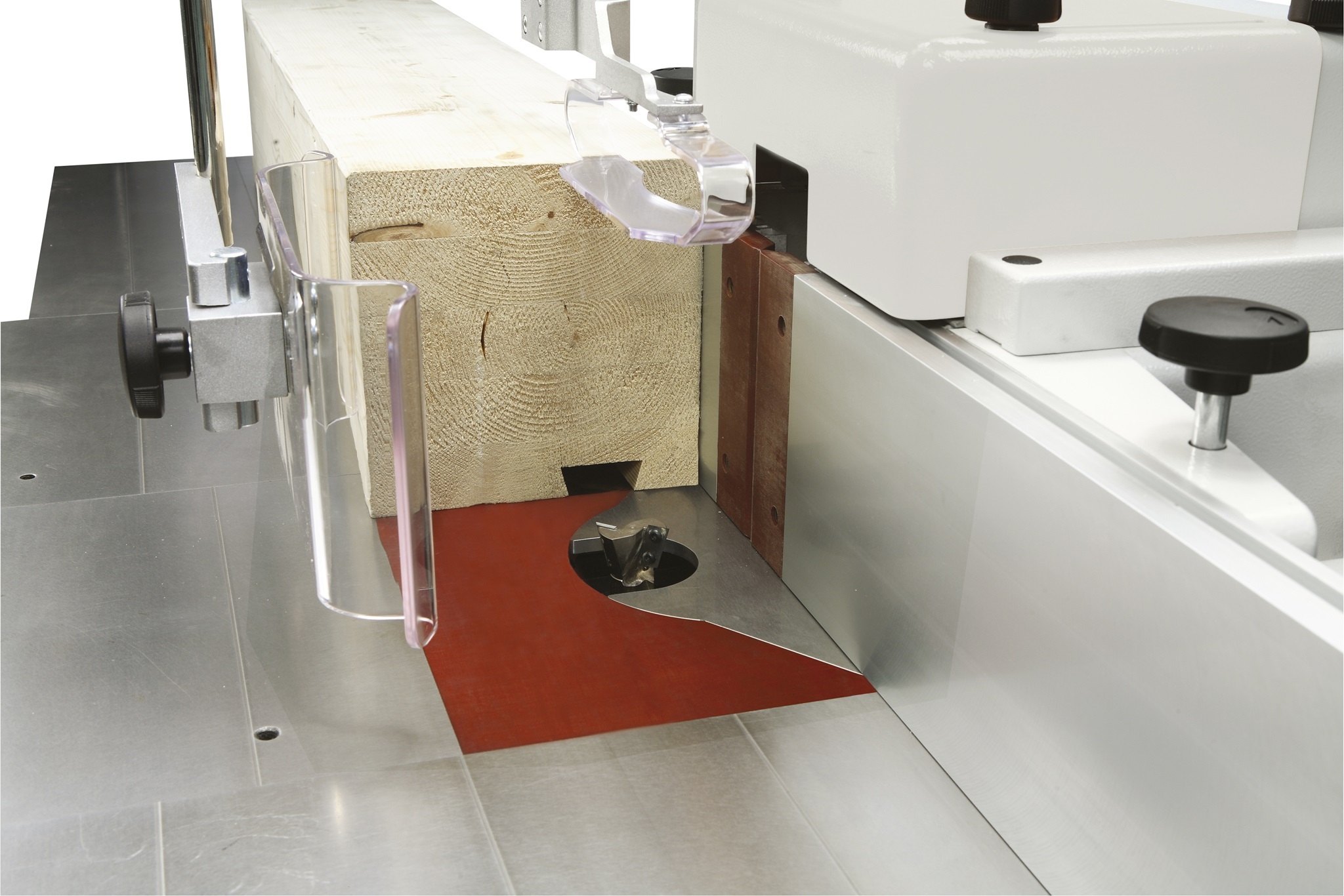

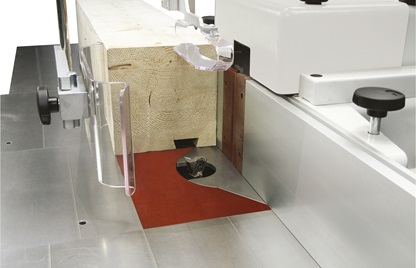

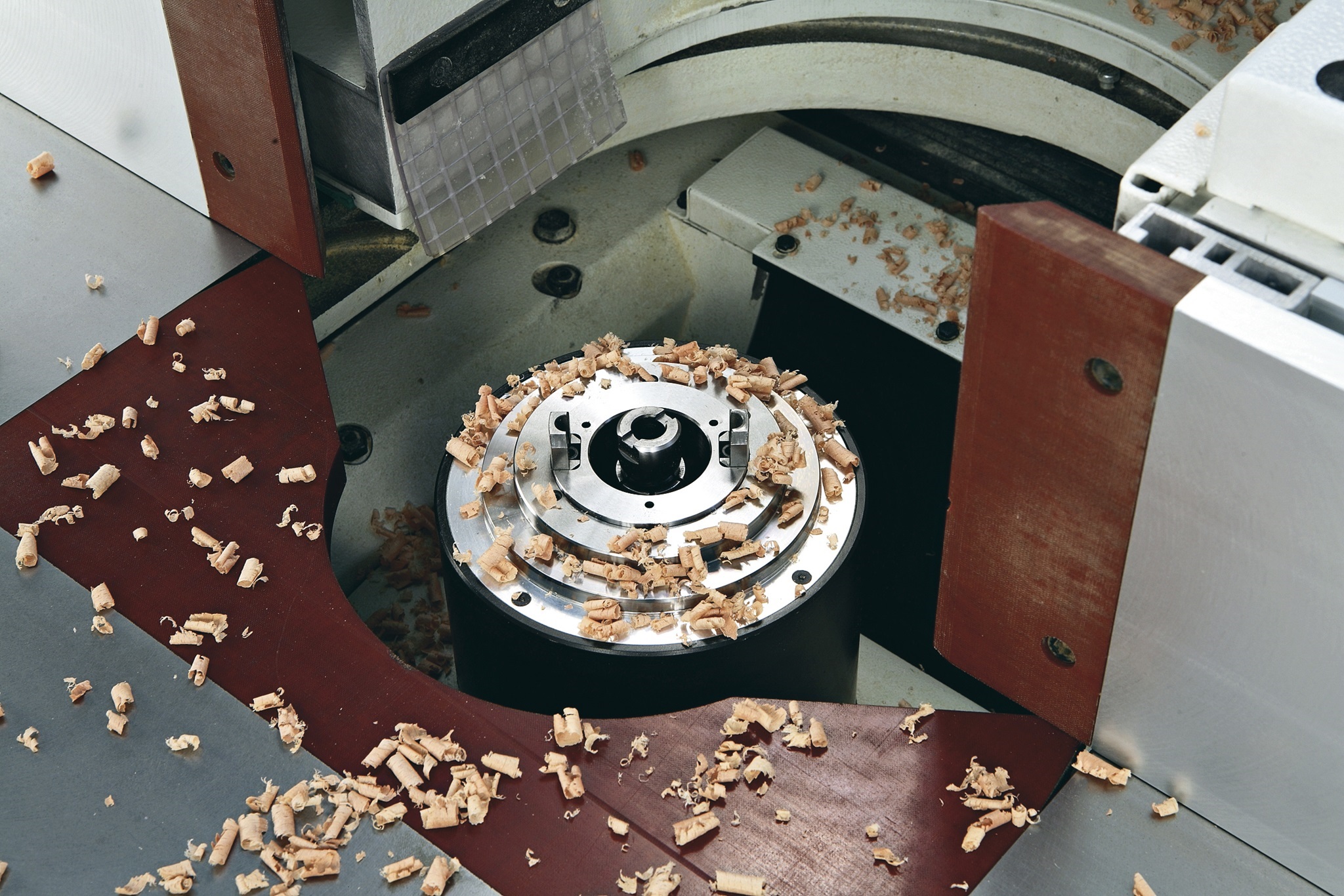

"Fast" Tischeinlage mit automatischer Einstellung über Steuerung: zusätzliches Modul für EASY Elektroniksteuerung zur Programmierung der FAST Tischeinlage

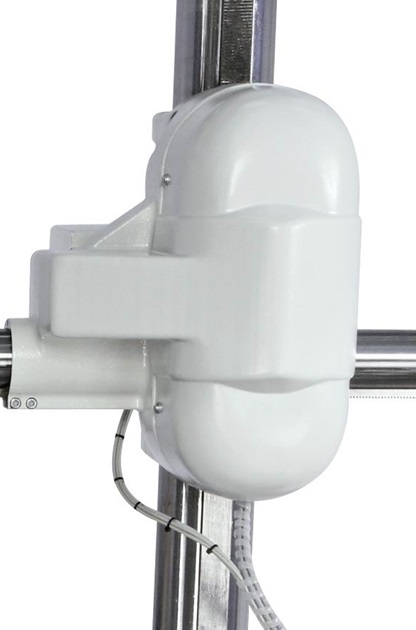

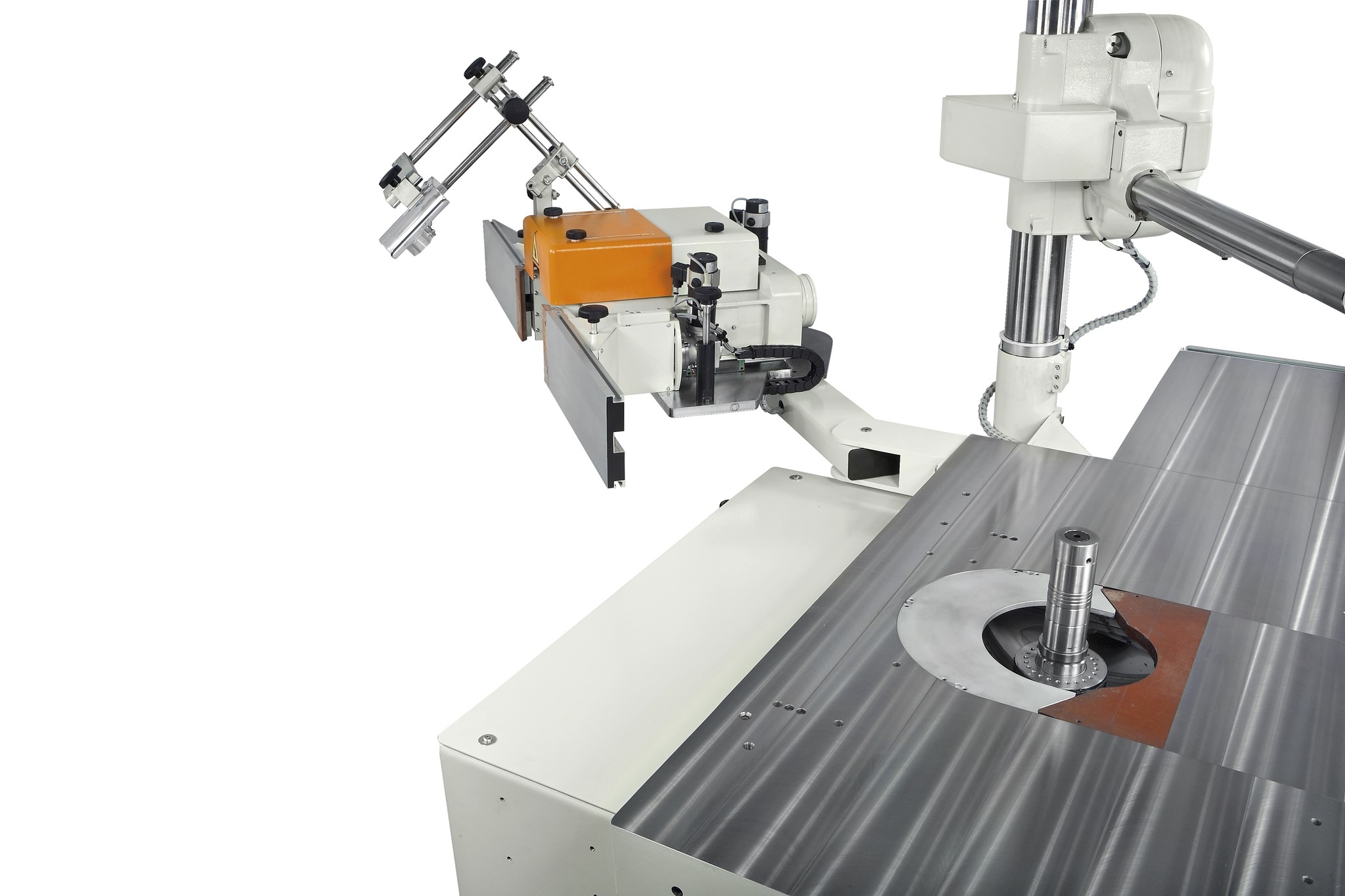

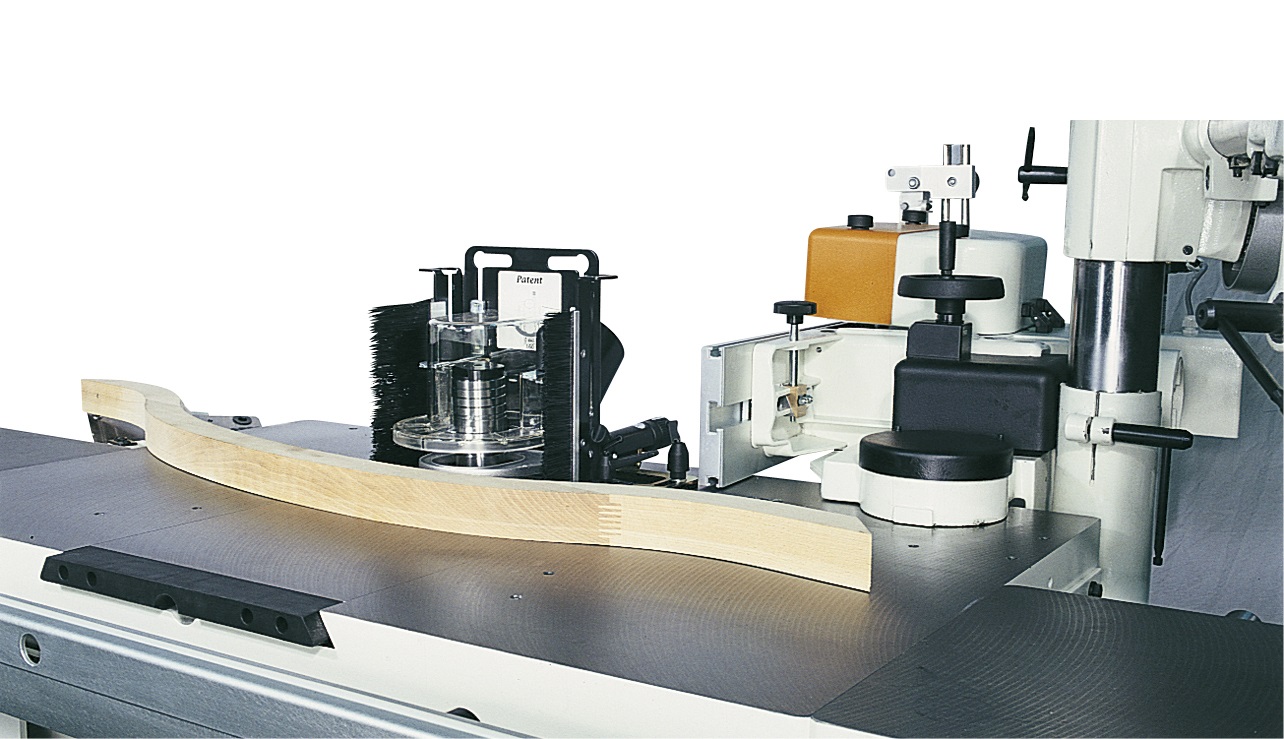

Elektrische Vorbereitung für einen Vorschubapparat, Rechts-/Linkslauf der Spindel, Automatischer Motoranlauf, Frässchutz, max. Werkzeugdurchmesser 160 mm, Elektronische Motorbremse mit garantierter Wirkung auch ohne Netzspannung, Sicherheitssensoren bei Werkzeugwechsel für: Spindelstillstand, Spindelblockierung, Öffnen/Schließen Werkzeugaufnahme
Arbeitstisch Maße | mm | 1.200 x 750 | |
Schwenkbereich der Spindel | Grad | +45,50° -45,50° | |

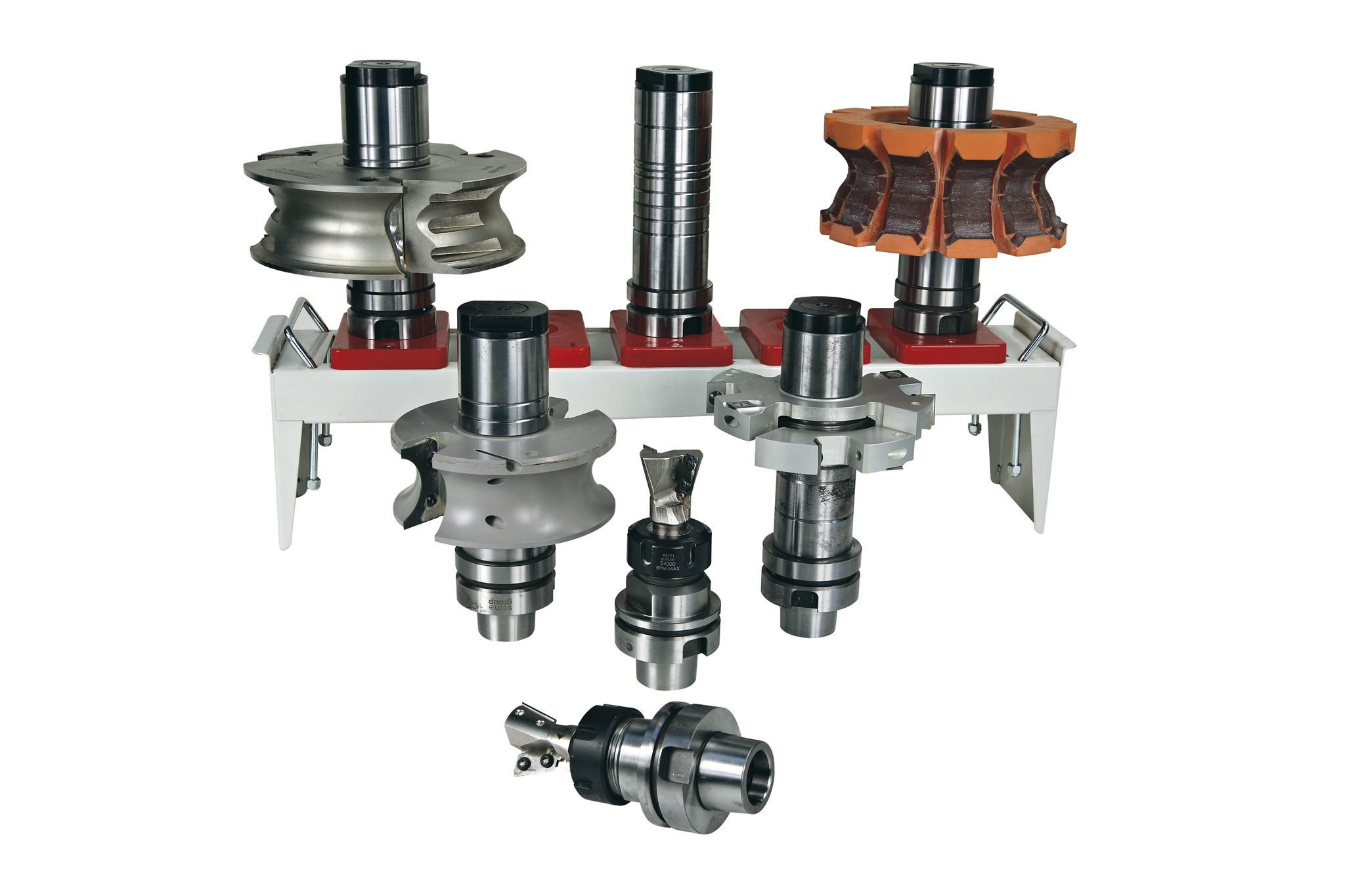

Werkzeugschnellwechselsystem | | HSK B 63 | |
Aufspannlänge Frässpindel Ø 30-35 (40-50) | mm | 140 (140) | |
Überstand der Spindelbasis vom Tisch | mm | 54 | |
Spindeldrehzahl über Inverter | U/min | 900 bis 12.000 |
max. Werkzeug Ø unter dem Tisch | mm | 300x75 | |
Absaugstutzen Ø | mm | 1x 120, 1x 150, 1x 100 |
Optional mit weiteren Extras, Ausstattungsmerkmalen und Zubehör konfigurierbar
