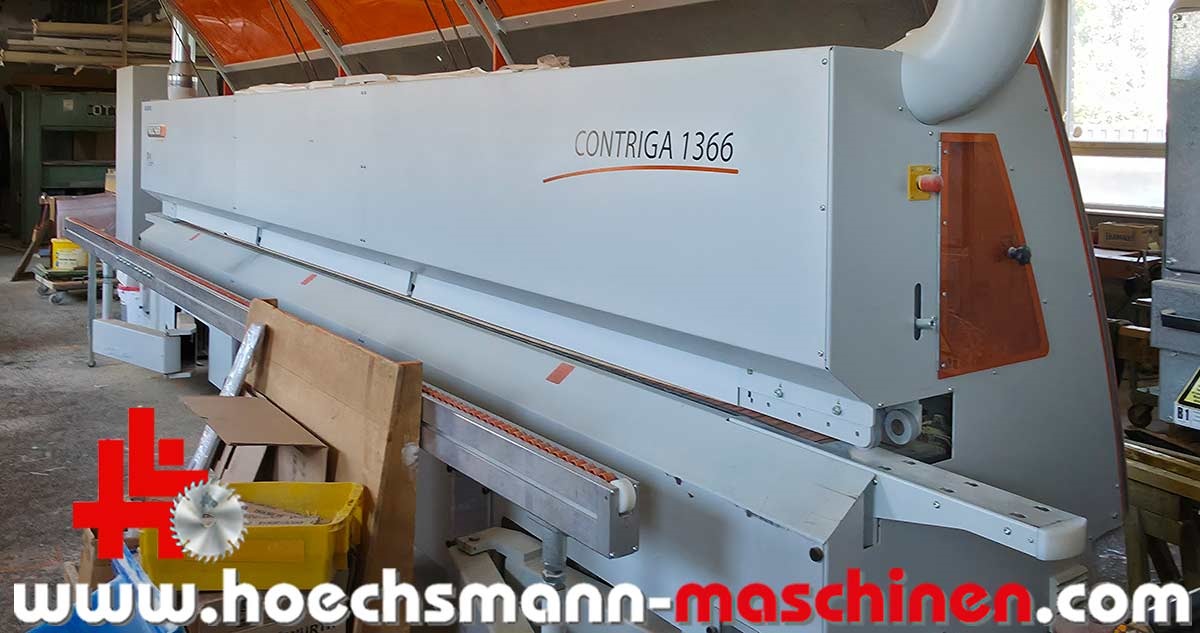

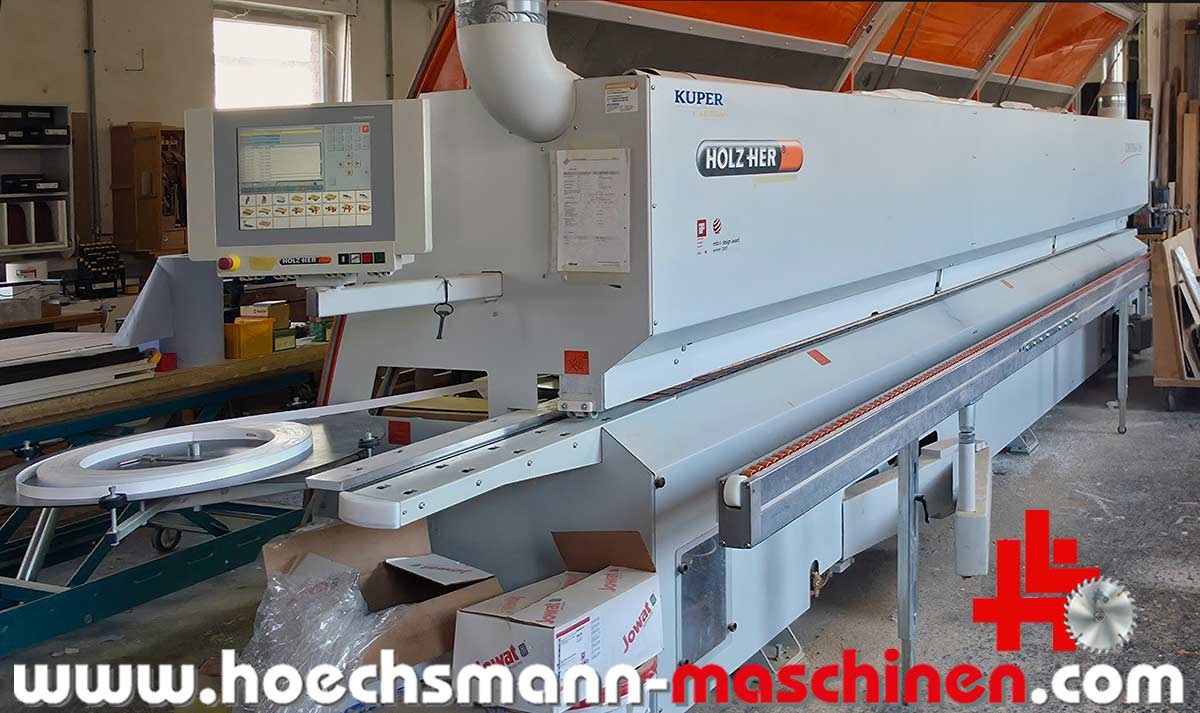

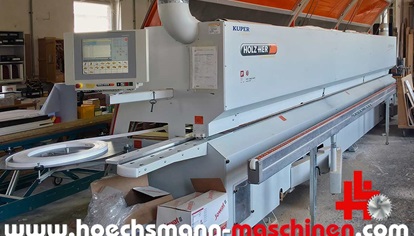

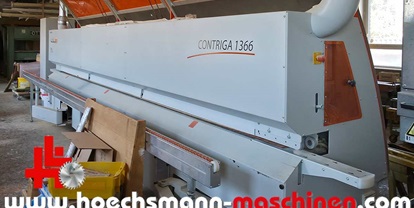

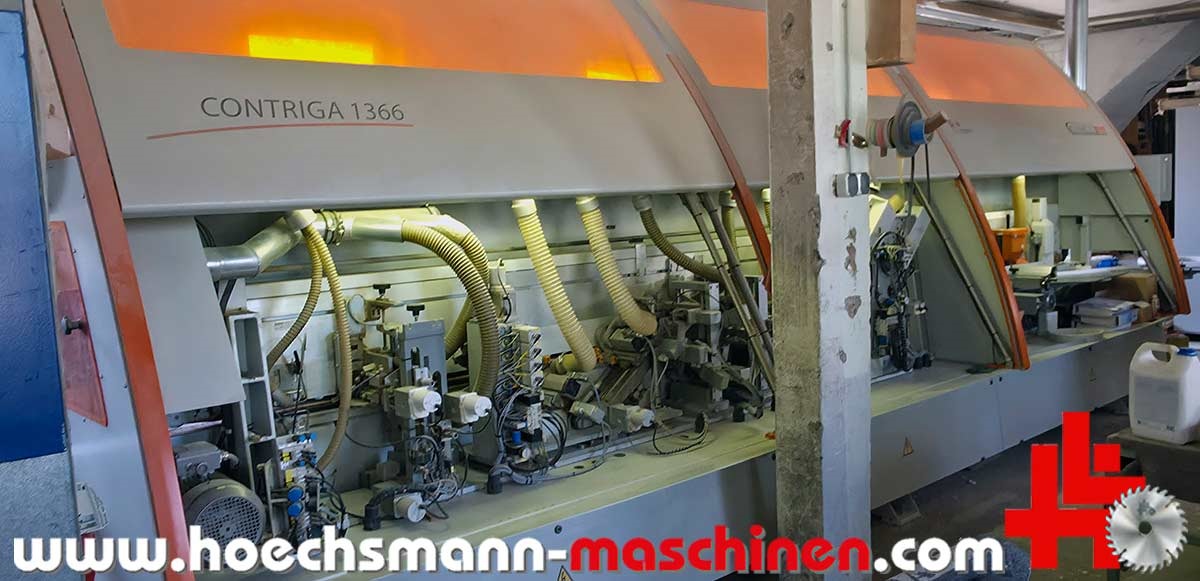

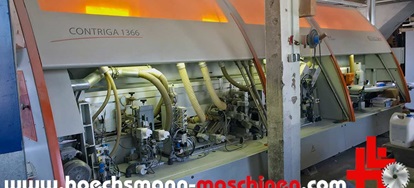

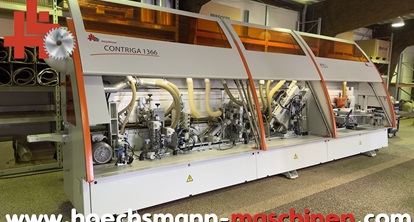

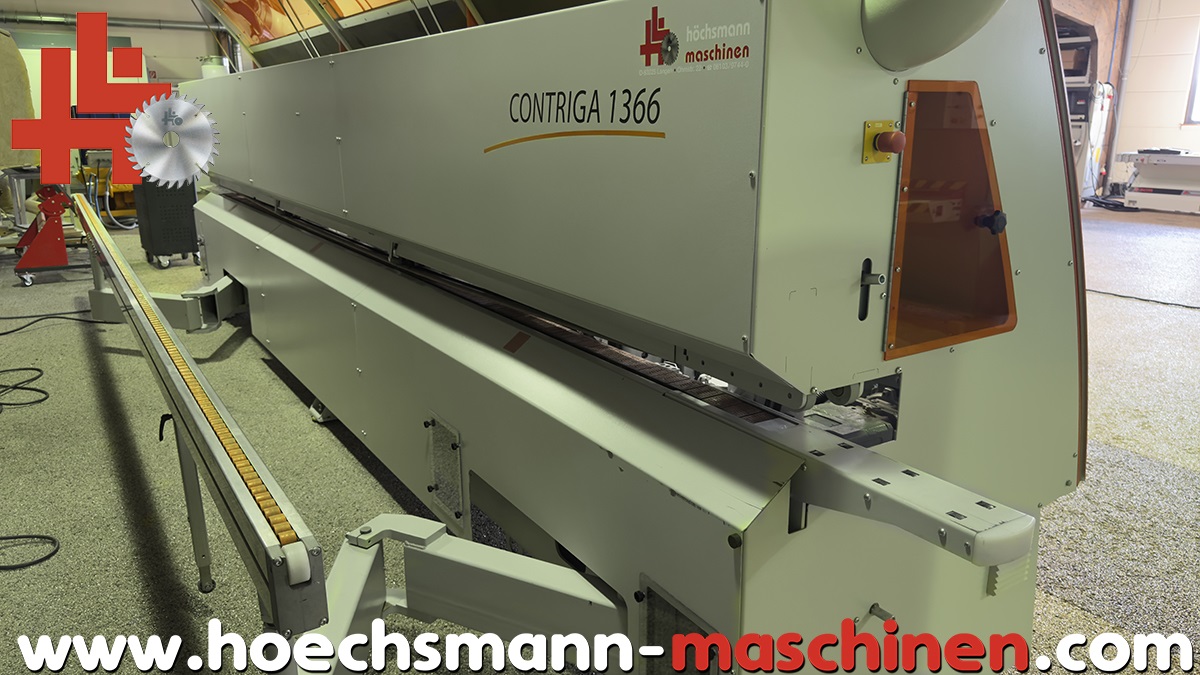

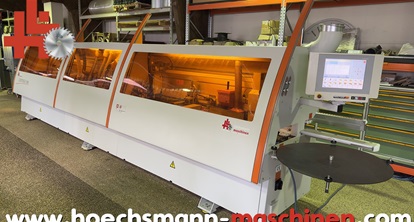

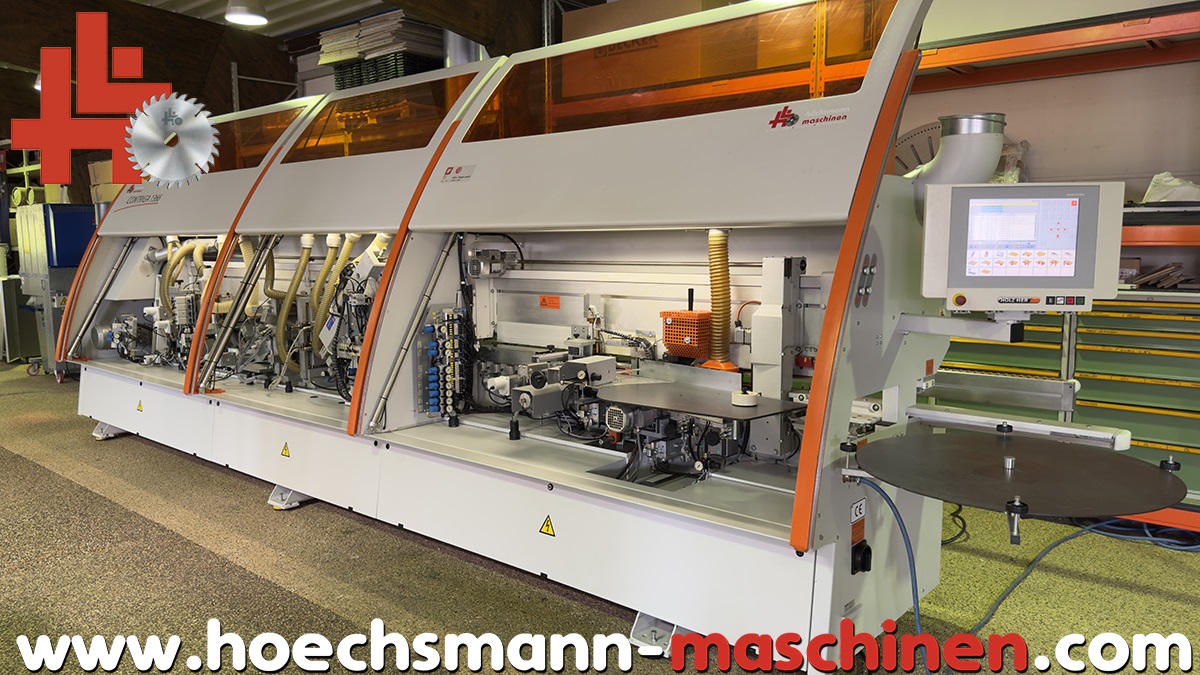

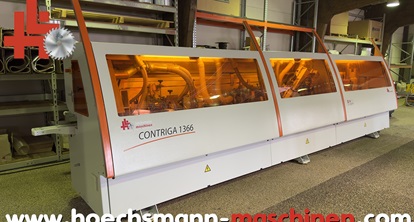

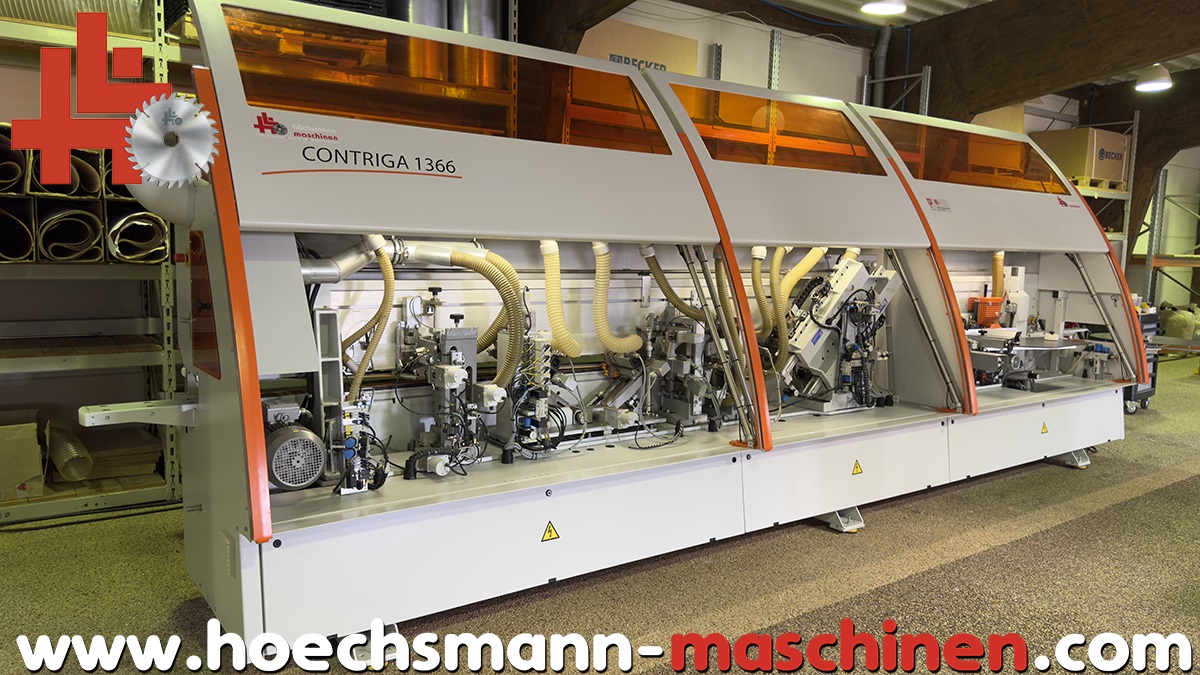

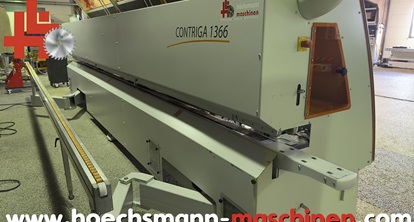

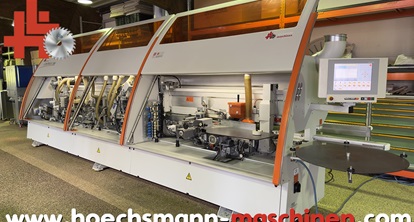

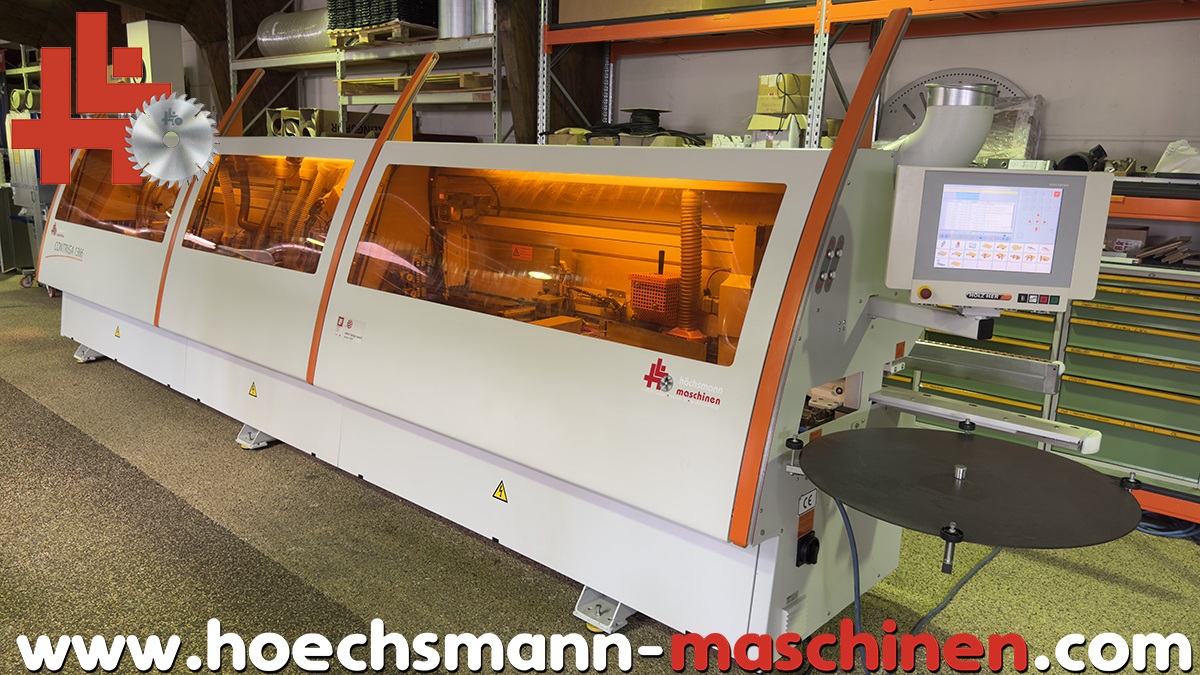

Holz-Her Kantenanleimmaschine Contriga 1366, Baujahr 2012, CE Zeichen, Kantenstärke: 0,4 ~ 20 mm, Kantenhöhe: 60 mm, Plattenstärke: 6 - 62 mm, Magazin für Rollen- und Streifenware,
Vorschubgeschwindigkeiten: Stufenloser Vorschub von 12 - 30 m/min,

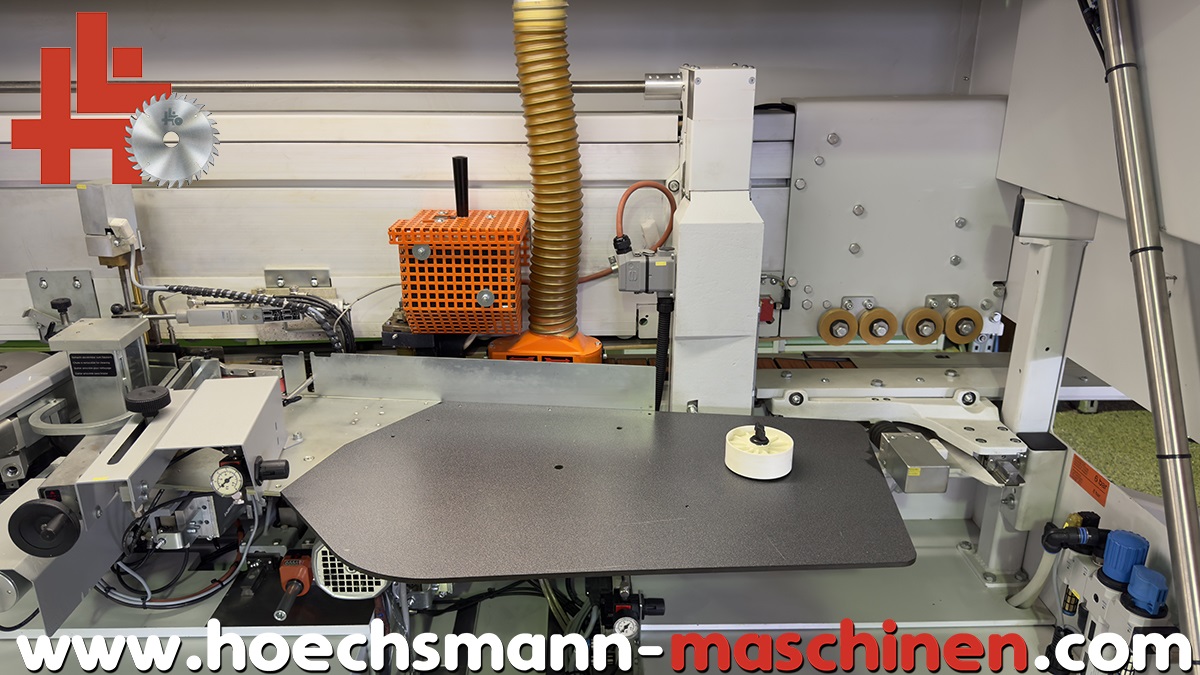

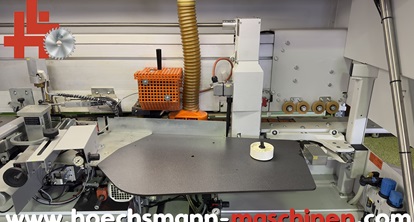

- mit höhenverstellbarem Magazinteller Ø 820 mm zur Veränderung des unteren Kantenüberstandes
- mit Transportkette inkl. automatischer Zentralschmierung
- mit motorischer, positioniergesteuerter Brücken-Höhenverstellung
- mit pneumatischer Sperrrolle für kürzeste Werkstückfolge
- mit ausziehbarer, robuster Werkstückauflage (Auszugsweite 1600 mm)

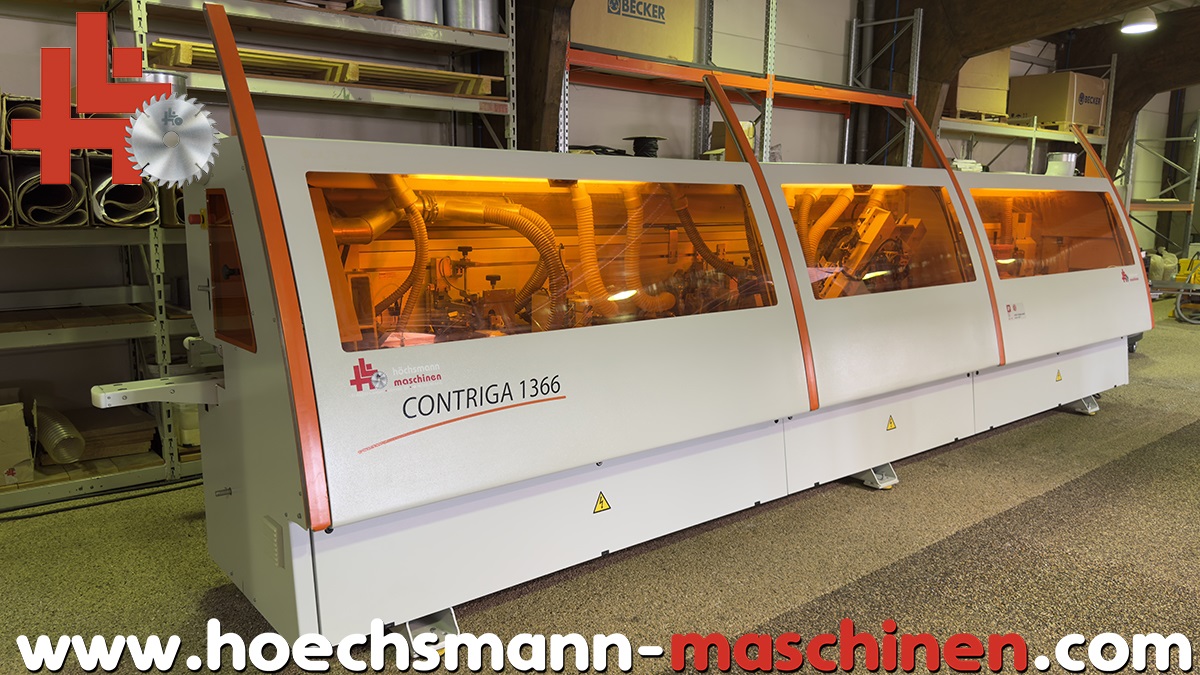

- mit pneumatisch gesteuerten Schallschutz - Schiebehauben über die komplette Maschine
- mit motorischem Einlauflineal

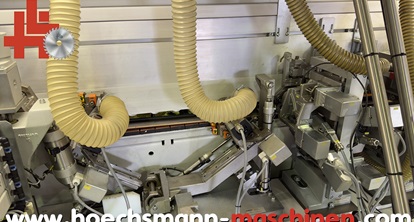

- mit Zentralanschluss für Absaugung (2x Ø 200 mm)
- mit integriertem Spänefangkasten am Ende der Maschine mit Sichtfenster

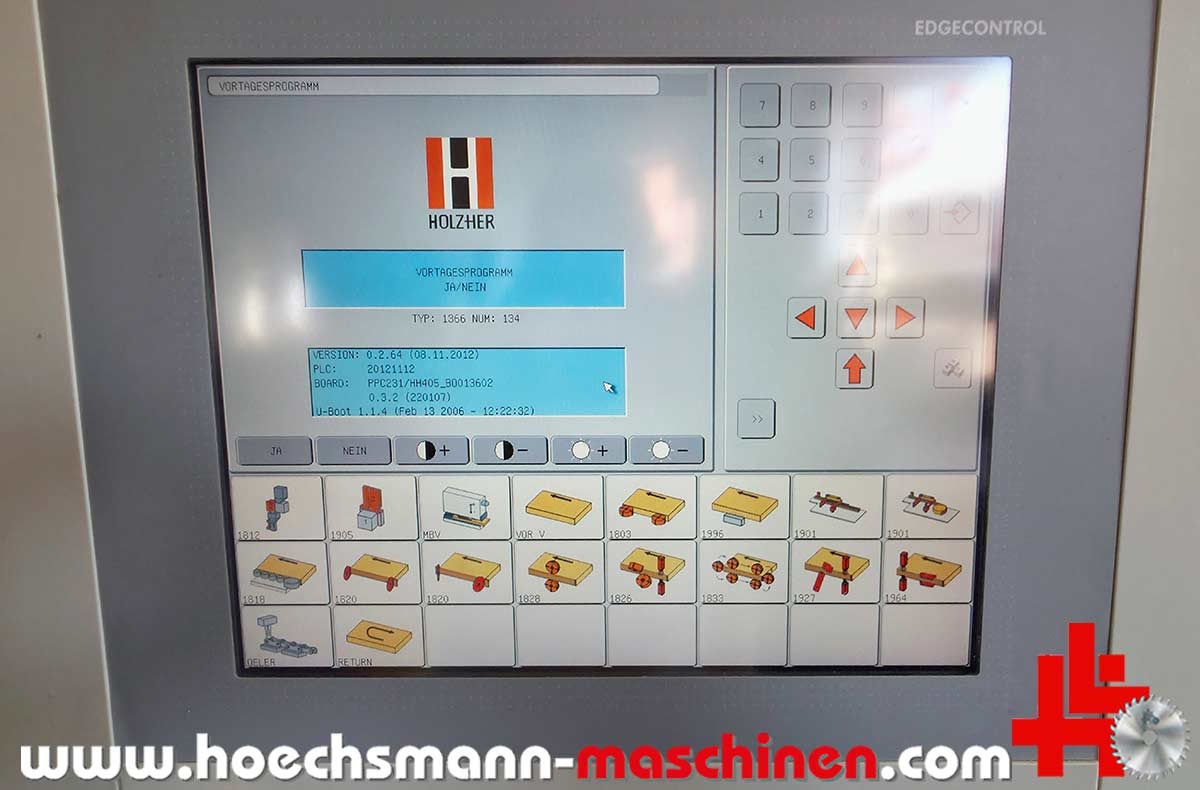

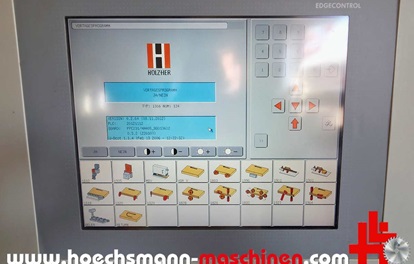

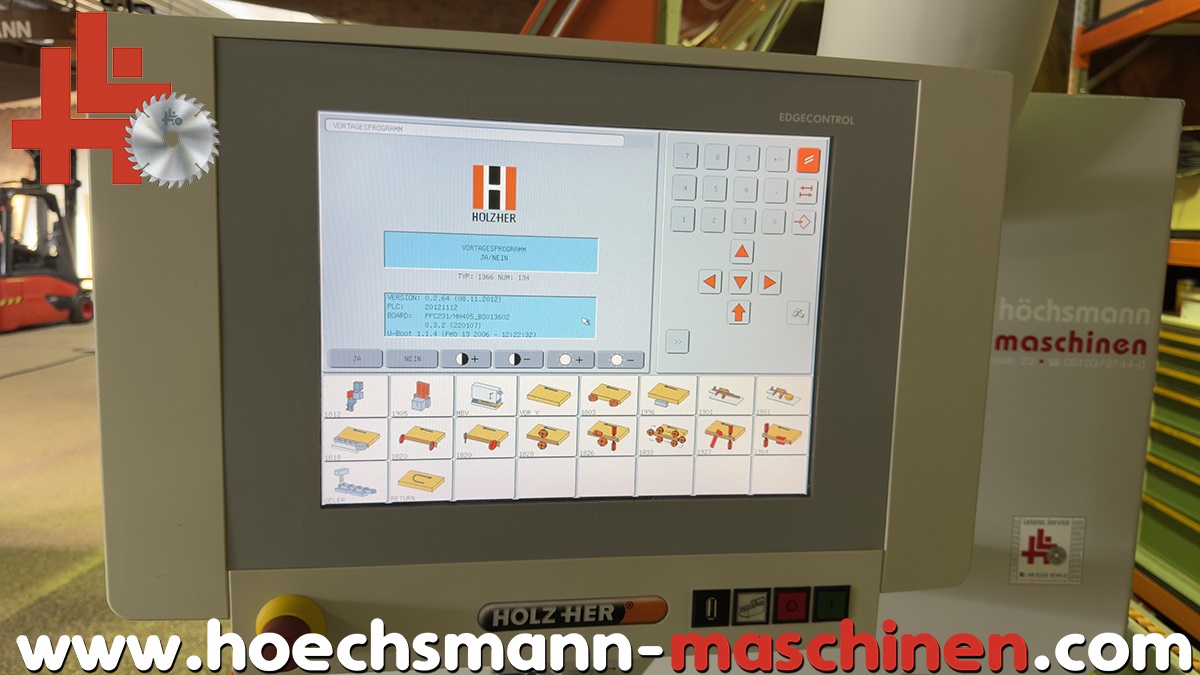

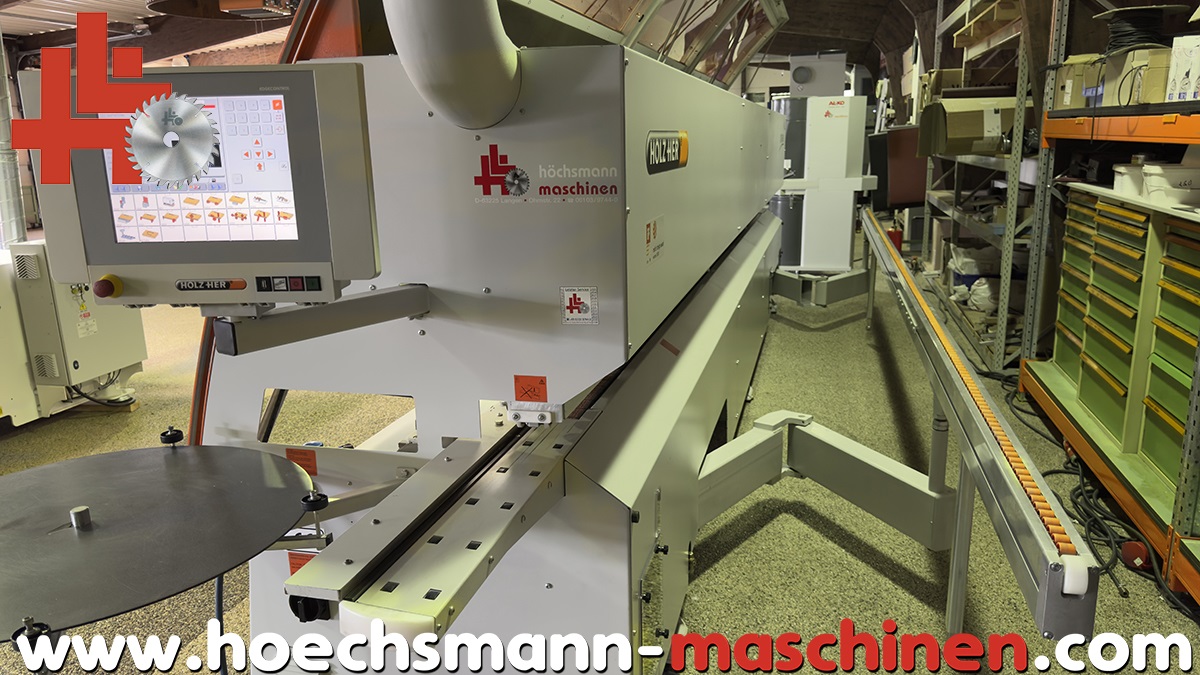

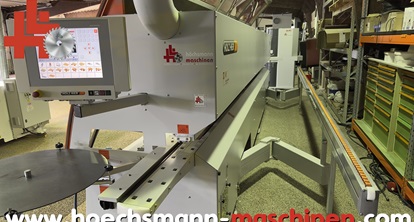

HolzHer Edge Control Steuerung PPC 231 - Power PC für rationelles Ein- und Umrüsten

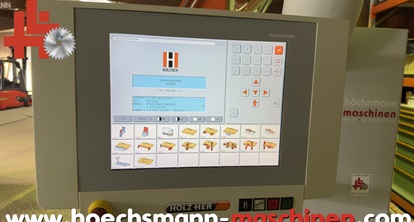

- 15' SVGA-Bildschirm mit Touchscreen mit Speicherkarte 128 MB und USB Steckplatz, Keyboard, Fernbedienung
- Ethernet Netzwerkanschluss, Windowsähnliche Bedienoberfläche - alle Informationen in Klartext und/oder Grafik
- Dreh- und schwenkbares Bedienpult in Augenhöhe, mit staubsicherer Folientastatur mit Softkeys
- LED-Anzeige für Aggregatvorwahl, Programmliste mit Programmnamen und –nummern, und mit Programmspeicher
- Streckensteuerung mit Einzelanwahl der Aggregate
- Rüstvorgänge für Aggregate und deren Achseinstellungen zentral über die Steuerung
- Intervallanzeige für den kürzesten Werkstückabstand
- Integrierte Streckensteuerung - Streckenpunkte werden generell bzw. programmspezifisch gesteuert

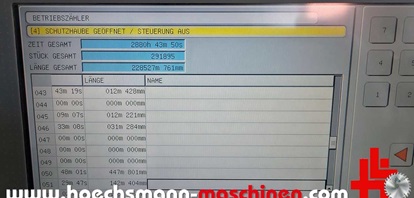

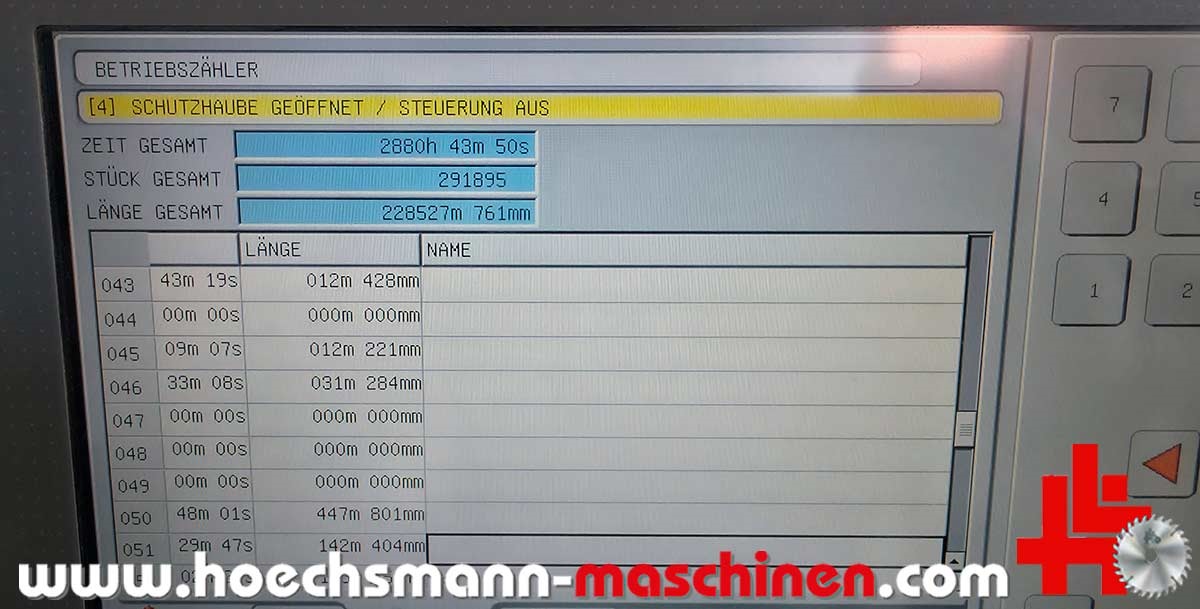

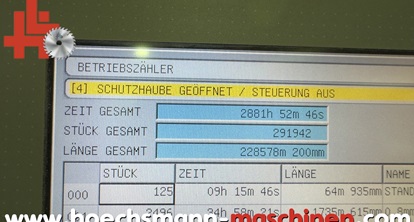

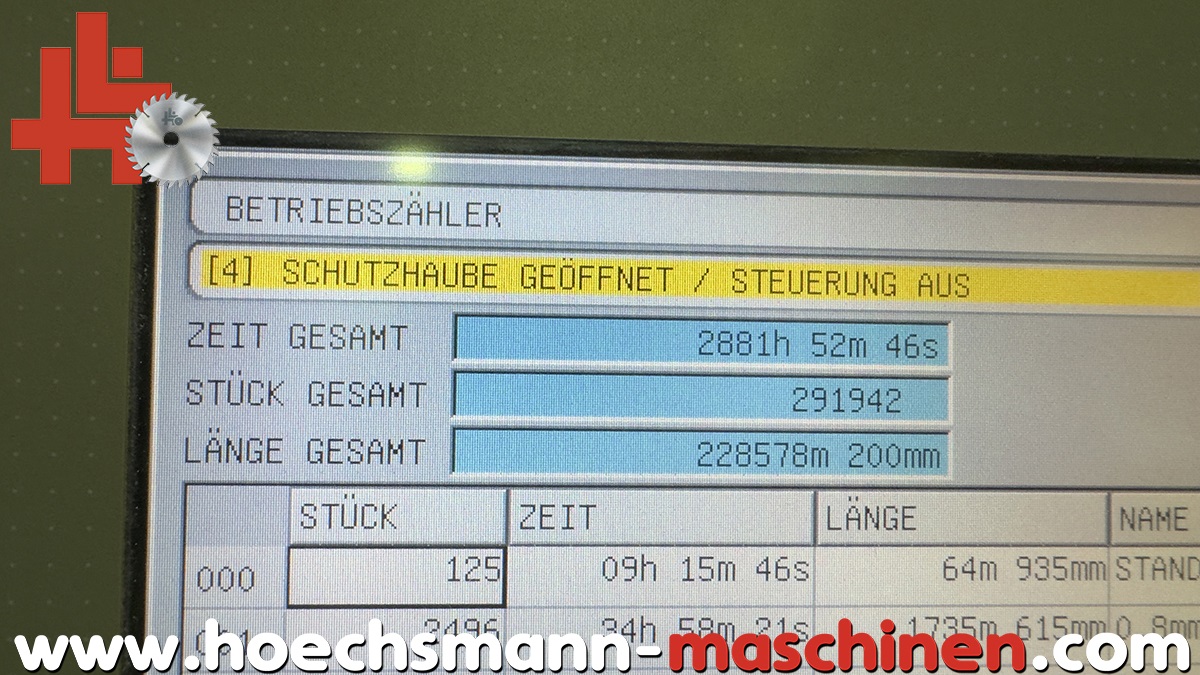

- Übersichtliche und komplette Erfassung aller Betriebsdaten
- Servicemeldungen in Klartext mit Diagnosesystem
- inkl. integriertes Synchron-Bus-System für hohe Genauigkeit bei der Aggregatansteuerung
- Individuelle Verwaltung für bis zu zehn Benutzer, inkl. Passwortschutz
- Online-Wartung (optional), Datentausch mit dem HOLZ-HER Service
- Barcode-Schnittstelle (optional)
GRUNDMASCHINE CONTRIGA 1366 - Riemenbrücke
Optionen und Zubehör für die Grundmaschine:
Sprüheinrichtung 1856 für den Ein- und Auslaufbereich (Option nachrüstbar),
für den Einlaufbereich: Elektronisch gesteuertes Trennmittelsprühgerät mit Trennmittel Riepe-LPZ/II,
für den Auslaufbereich: Elektronisch gesteuertes Reinigungsmittelsprühgerät mit Reinigungsmittel Riepe-LP163/93,(nur in Verbindung mit Fügefräsaggregat 1961 und Flächenziehklinge 1964)
Fügefräsaggregat 1803 (2x 2,6 kW, 200 Hz, 12000 min-1)
Mit zwei eintauchgesteuerten Fräsaggregaten, 1 Aggregat im Gegenlauf und 1 Aggregat im Gleichlauf, Eintauchweg 5 mm, mit statischem Frequenzumformer 200 Hz, mit Dia Fräswerkzeug bis 62 mm
Werkzeug für 1803 (Werkstückhöhe bis 60 mm),
Diamantfräser PRO UT 2 Stück (vorne und hinten) inkl. Schutzhauben Ø 100-63 - Ø 30 mm, Z = 3 + 3 + 3, 1x Linkslauf, 1x Rechtslauf, Lärmreduzierter Fräser mit integrierter Späneführung DFC-Technik, Spanabnahme max.2 mm bei 60 mm Werkstückhöhe

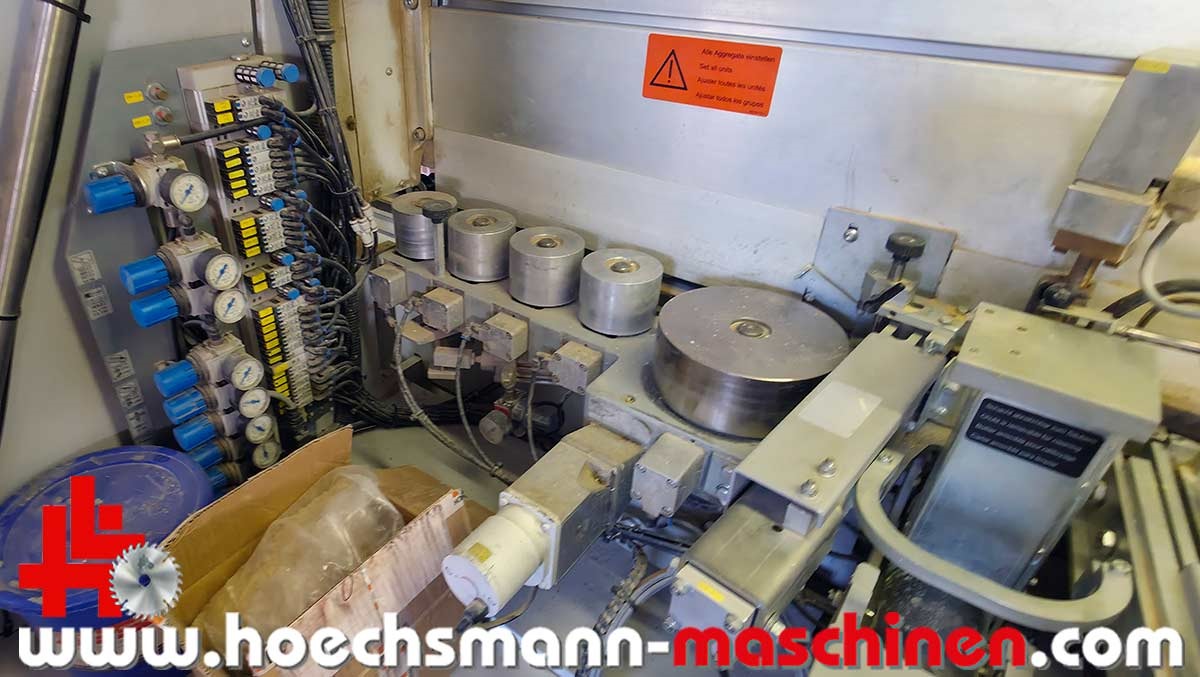

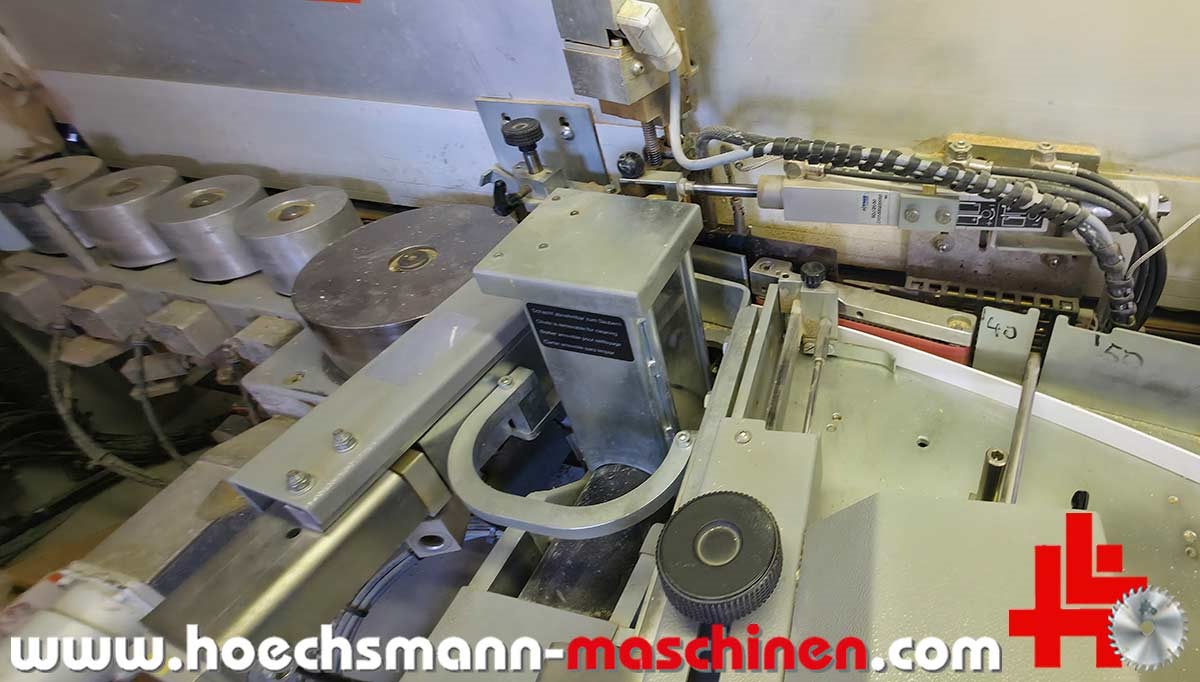

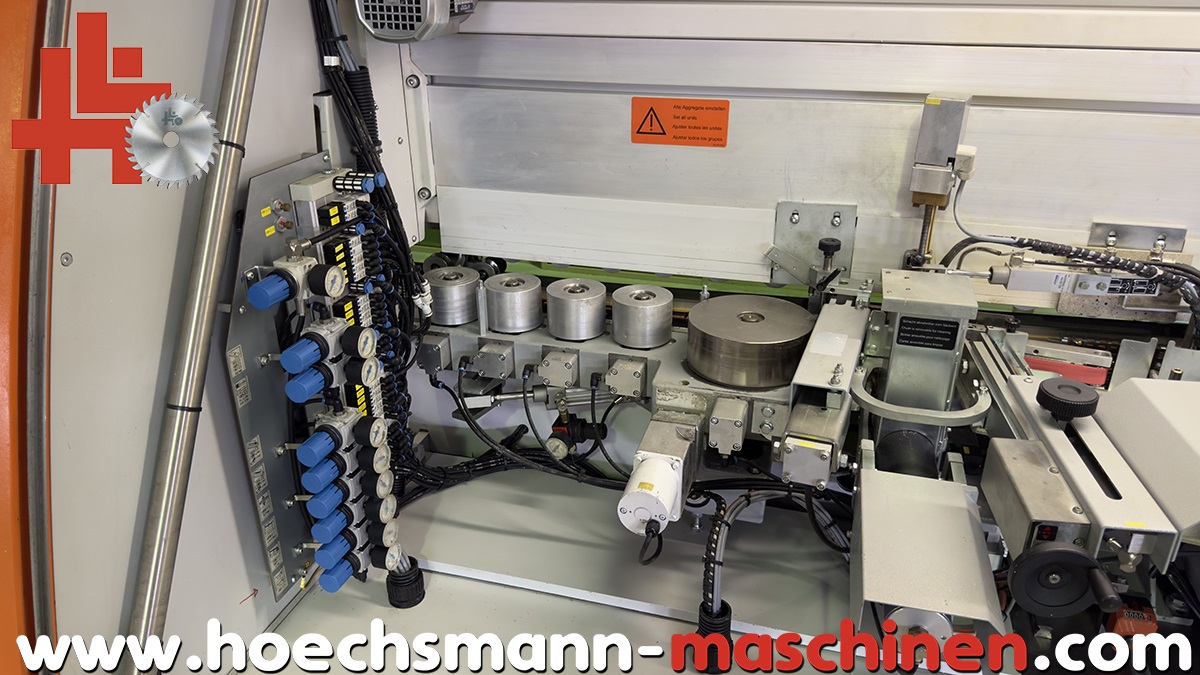

Kantenmagazin Kantenzuführung 1901 SYNCHRO automatisch für Rollen- und Streifenware, Synchroantrieb mit einstellbarem Kantenüberstand für Rollenware, automatische Klemmung der Kante bis zur Mitnahme durch das Werkstück inkl. Auflageteller Ø 820 mm, Rollenware: max. Kantendicke 3 mm (materialabhängig) Kantenlänge mind. 350 mm
Duo Kleberauftragsstationen:
Holz Her Klebewalzenauftrag mit Klebstoffbecken und Schnellheizsystem für EVA Klebegranulat, Granulatschacht: für ca. 1,5 kg Klebstoff

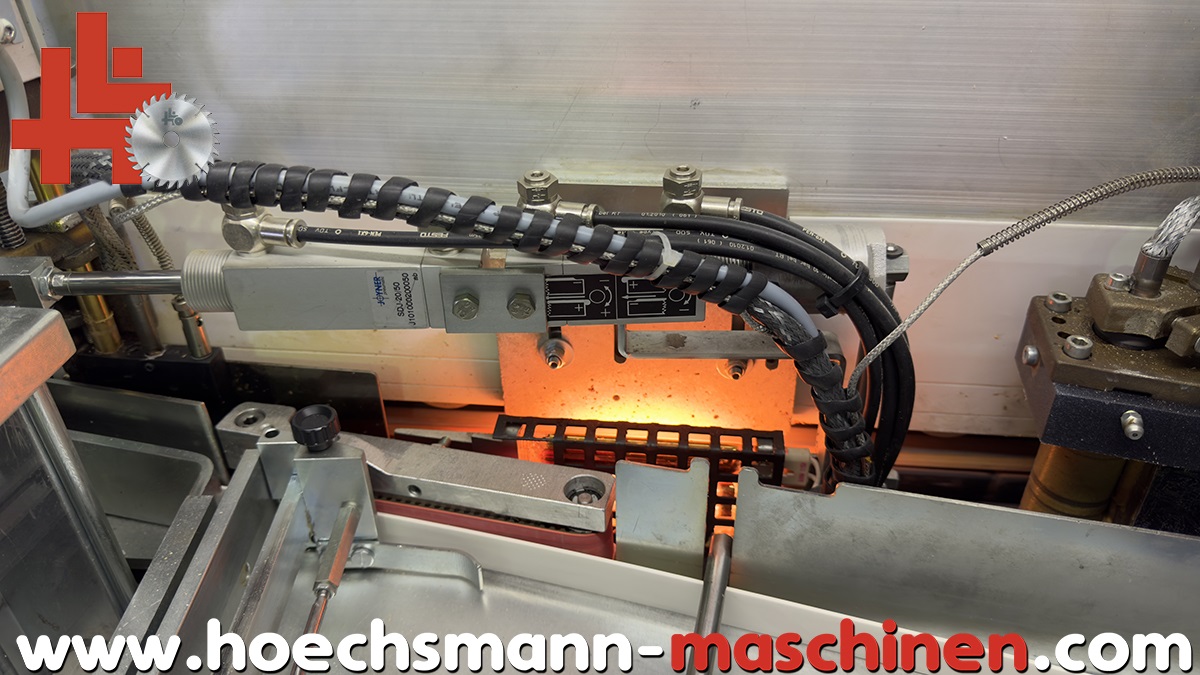

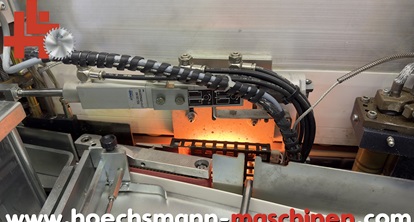

Holz Her Patronensystem mit Düsenauftrag (EVA und PU Klebstoffe möglich)
Kleberauftragsstation 1905 Multi-System (1 x 2,3 kW, 50 Hz)
Automatische Leimhöhenverstellung (Tastende Düse)
Verstellung an die Druckbrücke gekoppelt für Schmelzkleber in Patronen- oder Granulatform, Kleberauftrag mittels Schlitz-Düsentechnik, Magazinkapazität: Patronenschacht: 4 Patronen (ca. 1,4 kg), Aufheizzeit: ca. 4-5 Minuten, Werkstückhöhe 6-60 mm, Vorschub max. 25 m/min.
EVA-Schmelzklebstoff: (klebstoffabhängig) und PUR-Schmelzklebstoff: (klebstoffabhängig)
Lineare Tastung des Gesamtaggregates für einen optimalen Kleberauftrag inkl. Druckregler für Regelung des Patronenanpressdruckes und autom. Klebertemperaturabsenkung nach Zeit

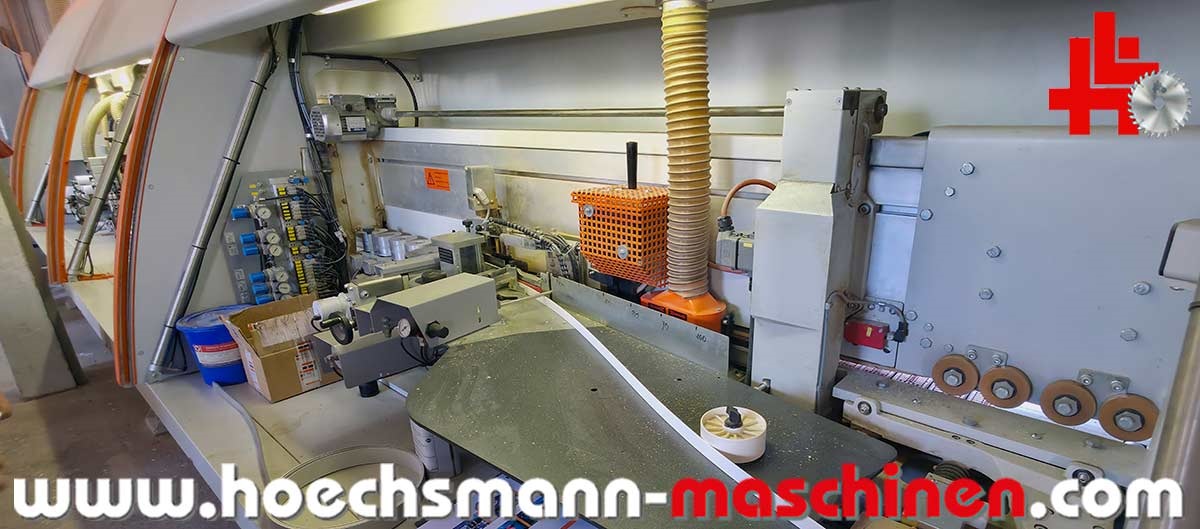

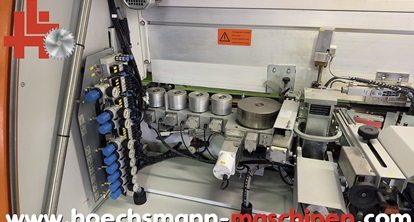

Druckwerk 1914-1 motorisch bis 20 mm Kantenstärke, mit 4 einsatzgesteuerten Druckrollen, 1. Rolle synchron zur Vorschubgeschwindigkeit automatisch angetrieben, 3 Nachdruckrollen programmgesteuerte Einstellung der Kantenstärke über die PC-Steuerung
Kappaggregat 1918 ((60 mm) (2x 0,45 kW, 200 Hz, 12000 min-1) für Rollen- und Streifenware, max. Kantenquerschnitt: Kantendicke und Kantenhöhe 8 mm x 25 mm (Stzreifenware) und 3 mm x 62 mm (Rollenware) pneumatisch schwenkbar 0/10°, einzeln schwenkbar, inkl. 2 schallarmen HM-Wechselzahn-Kreissägeblätter, Ø 110 mm, Z 20, inkl. 2 Absaughauben

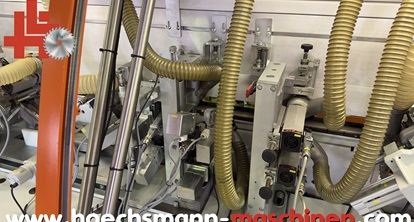

Fräsaggregat 1828 MOT 2 (2x 1,1 kW, 200 Hz, 12000 min-1), Motorische Verstellung der vertikalen Tastrollen, zum Längskantenfräsen mit Überstand für Rollen- und Streifenware bis 15 mm Kantenstärke, max. Plattenstärke: 60 mm, zum Bündigfräsen, HW-Messerköpfe mit CM-Technologie mit integrierter Späneabfuhr Ø 70 mm, Schnittbreite 16 mm, Z = 4, inkl. patentierter ProLock-Einschraubspanner für schnellen Werkzeugwechsel

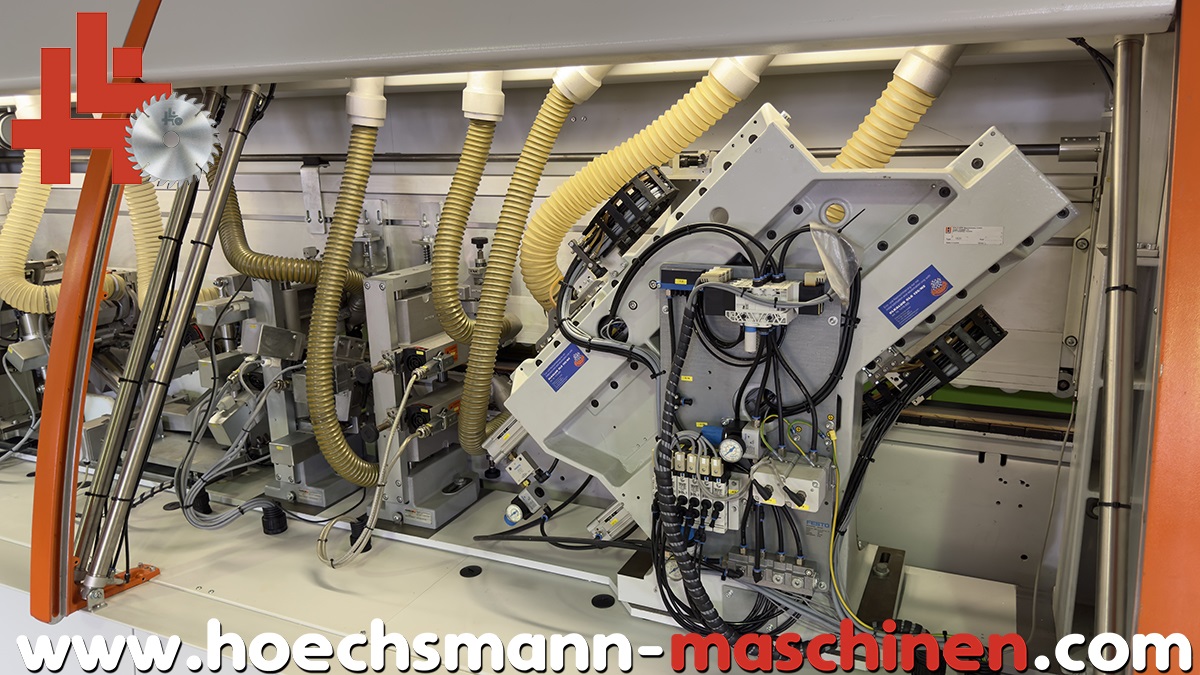

Fräsaggregat 1830 MOT 4 (2x 0,75 kW, 200 Hz, 12000 min-1) 2 seitig tastend, motorische Verstellung der Tastrollen und des Aggregates, zum Fase und Profilfräsen mit 4 Stellmotoren: 1x Höheneinstellung, 1x Verstellung Gesamtaggregat,, je 1x pro Aggregat zur Verstellung des Fräsmotors zum Tastschuh (Radius auf Fase für Dünnkanten) zum Fase- und Profilfräsen, HW-Profil-Messerköpfe mit CM-Technologie mit integrierter Späneabfuhr Ø 70 mm, inkl. patentierter ProLock-Einschraubspanner für schnellen Werkzeugwechsel

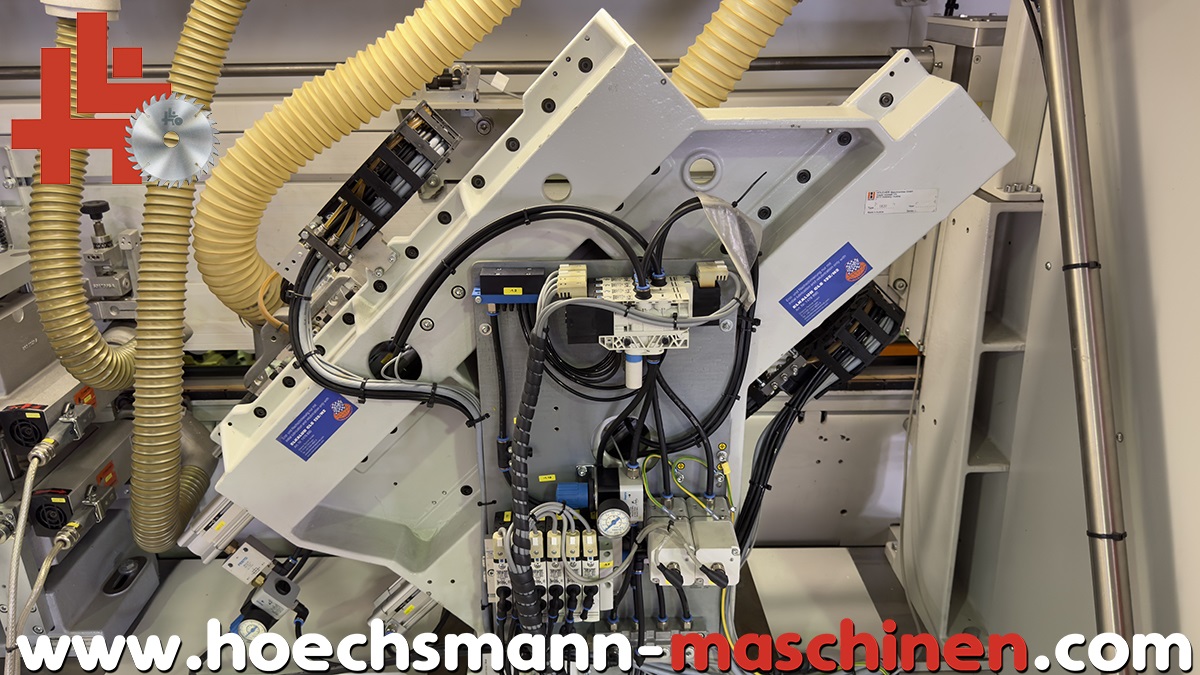

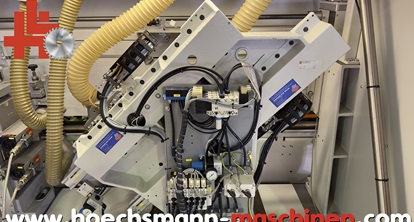

Eckenbearbeitung mit Formfräsaggregat 1833 MOT4 (2x 0,4 kW, 200 Hz, 12000 min-1), Kopierfräsen der oberen und unteren Längskante, vorderen und hinteren Längsüberstand, Eckkopieren, Postformingecken für Rollen- und Streifenware (materialabhängig) inkl. diamantbeschichtetes Werkzeug mit CM-Technologie R = 2 mm mit 4 Stellmotoren: 1x Höheneinstellung, 1x Verstellung Gesamtaggregat, je 1x pro Aggregat zur Verstellung des Fräsmotors zum Tastschuh (Radius auf Fase für Dünnkanten), max. Kantenstärke: 3 mm, Werkstückdicke: 10-60 mm, max. Kantenhöhe: 62 mm, mögliche Werkzeuge: R = 1 / 2 / 2,5 / 3 und Fase 45°, Linearführungen für das Gesamtaggregat und die Fräsaggregate, patentierter ProLock-Einschraubspanner für schnellen Werkzeugwechsel
Ziehklingenaggregat 1927 MOT5 für Fasen und Radien, inkl. Ziehklingenträger, inkl. Wendeplatten R = 2 mm inkl. Spänefangkasten, motorische Verstellung der horizontalen Tastrollen (oberes und unteres Aggregat), motorische Verstellung der vertikalen Tastrollen (oberes und unteres Aggregat), motorische Verstellung des Gesamtaggregates (1x) mit Blasdüsen von oben,
Flächenziehklinge 1964 zum Abziehen des Kleberrestes für eine saubere Klebefuge, Oben und unten separat einsatzgesteuert, inkl. 2 Blasdüsen, inkl. 2 HM-Wendemessern sowie 2 weiteren HM-Ersatzmessern.
ehemaliger Neupreis über 125.000 € netto
